Toshiba U-MOSVIII-H Automotive-Leistungs-MOSFETs

Toshiba  U-MOSVIII-H Automotive-Leistungs-MOSFETs sind  100-V-n-Kanal-Leistungs-MOSFETs, die sich hervorragend für Fahrzeuganwendungen eignen. Diese Bauteile zeichnen sich  durch einen niedrigen Einschaltwiderstand mit proprietärer Technologie und einem Cu-Steckverbinder aus. Sie verfügen über einen begrenzten Gate-Schwellenspannungsbereich von 2,5 V bis 3,5 V, der die Schaltzeittoleranz reduziert.

Merkmale

  • Branchenführender niedriger Einschaltwiderstand
    • RDS(ON)= 3,0 mΩ (typisch) bei VGS = 10 V (XPN3R804NC)
    • RDS(ON)= 6,11 mΩ (max.) bei VGS = 10 V (TK60S10N1L/TK60F10N1L)
    • RDS(ON)= 6,31 mΩ (max.) bei VGS = 10 V (TK60R10N1L)
  • Enger Gate-Schwellenspannungsbereich
    • Vth = 1,5 V bis 2,5 V (enger: 1-V-Bereich) (XPN3R804NC)
    • Vth = 2,5 V bis 3,5 V (enger: 1-V-Bereich) (TK60S10N1L/TK60F10N1L/TK60R10N1L)
  • Niedriger thermischer Widerstand
    • Rth(ch-C) = 0,83 °C/W (max.) (TK60S10N1L)
    • Rth(ch-C) = 0,73 °C/W (max.) (TK60F10N1L/TK60R10N1L)
  • Kanalnenntemperatur: Tch = 175 °C
  • Geringes Schaltrauschen

Applikationen

  • DC/DC-Wandler
  • Motorantriebe
  • Netzteile

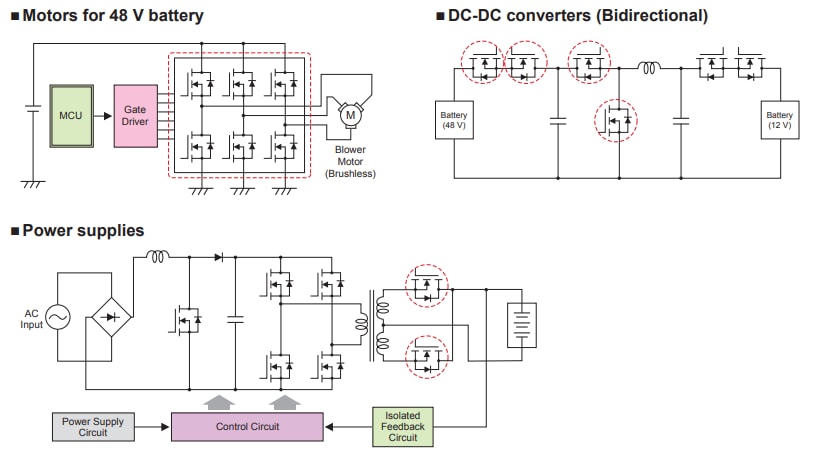

Beispiel für Schaltung

Toshiba U-MOSVIII-H Automotive-Leistungs-MOSFETs

Verwandte Produkte

Toshiba U-MOSIX-H Automotive-Leistungs-MOSFETs

40-V-n-Kanal-Leistungs-MOSFETs, die sich hervorragend für Fahrzeuganwendungen eignen.

Learn Moreüber Toshiba U-MOSIX-H Automotive-Leistungs-MOSFETs View Productsverwandt mit Toshiba U-MOSIX-H Automotive-Leistungs-MOSFETs

Toshiba U-MOSVI Automotive-Leistungs-MOSFETs

p-Kanal-Leistungs-MOSFETs von -40 V für Fahrzeug anwendungen.

Learn Moreüber Toshiba U-MOSVI Automotive-Leistungs-MOSFETs View Productsverwandt mit Toshiba U-MOSVI Automotive-Leistungs-MOSFETs

Toshiba Automotive-U-MOSX-H-MOSFETs

AEC-Q101-qualifiziert mit niedrigem Drain-Source-On-Widerstand.

Learn Moreüber Toshiba Automotive-U-MOSX-H-MOSFETs View Productsverwandt mit Toshiba Automotive-U-MOSX-H-MOSFETs

Toshiba XPN12006NC Automotive-U-MOSVIII-H-MOSFETs

Silizium-n-Kanal-Leistungs-MOSFET, der gemäß AEC-Q101 in einem kompakten, dünnen TSON-Gehäuse qualifiziert ist.

Learn Moreüber Toshiba XPN12006NC Automotive-U-MOSVIII-H-MOSFETs View Productsverwandt mit Toshiba XPN12006NC Automotive-U-MOSVIII-H-MOSFETs

Toshiba XPHx06NC Automotive-Silizium-n-Kanal-MOSFETs

60-V-n-Einzelkanal-MOSFETs, die in kleinen und dünnen Gehäusen verfügbar sind.

Learn Moreüber Toshiba XPHx06NC Automotive-Silizium-n-Kanal-MOSFETs View Productsverwandt mit Toshiba XPHx06NC Automotive-Silizium-n-Kanal-MOSFETs
View Results ( 28 ) Page
Teilnummer Datenblatt Verpackung/Gehäuse Vds - Drain-Source-Durchschlagspannung Rds On - Drain-Source-Widerstand Qg - Gate-Ladung Pd - Verlustleistung
TK160F10N1L,LXGQ TK160F10N1L,LXGQ Datenblatt TO-220SM-3 100 V 2.4 mOhms 122 nC 375 W
XPN12006NC,L1XHQ XPN12006NC,L1XHQ Datenblatt TSON-8 40 V 23.7 mOhms 23 nC 65 W
TK40S06N1L,LXHQ TK40S06N1L,LXHQ Datenblatt DPAK-3 (TO-252-3) 60 V 10.5 mOhms 26 nC 88.2 W
TPHR9003NL1,LQ TPHR9003NL1,LQ Datenblatt SOP-8 30 V 770 uOhms 74 nC 170 W
XPW4R10ANB,L1XHQ XPW4R10ANB,L1XHQ Datenblatt DSOP-8 100 V 4.1 mOhms 75 nC 170 W
XPH6R30ANB,L1XHQ XPH6R30ANB,L1XHQ Datenblatt SOP-Advance-8 100 V 6.3 mOhms 52 nC 132 W
XPN3R804NC,L1XHQ XPN3R804NC,L1XHQ Datenblatt TSON-Advance-8 40 V 3.8 mOhms 35 nC 100 W
SSM6K809R,LXHF SSM6K809R,LXHF Datenblatt TSOP6F 60 V 36 mOhms 9.3 nC 1.5 W
XPH4R10ANB,L1XHQ XPH4R10ANB,L1XHQ Datenblatt SOP-Advance-8 100 V 4.1 mOhms 75 nC 170 W
SSM6K819R,LXHF SSM6K819R,LXHF Datenblatt TSOP6F 100 V 20.9 mOhms 8.5 nC 1.5 W
