Toshiba GATE-Treiber + MOSFET für 5 V bis 24 V Leistungs-MUX

Der Toshiba Gate-Treiber + MOSFET für 5 V bis 24 V Leistungs-MUX wird für das Leistungs-Multiplexing verwendet. Dies ist eine wichtige Funktion in Applikationen, die eine Hauptstromversorgung mit Backup-Versorgung oder den Wechsel zwischen verschiedenen Ladeprotokollen erfordern, beispielsweise Wireless zu USB. Die Gate-Treiber-Lösung der TCK42xG-Baureihe von Toshiba ist für verschiedene Herausforderungen im Leistungs-Multiplexing ausgelegt und unterstützt 5-V- bis 24-V-Stromleitungen.

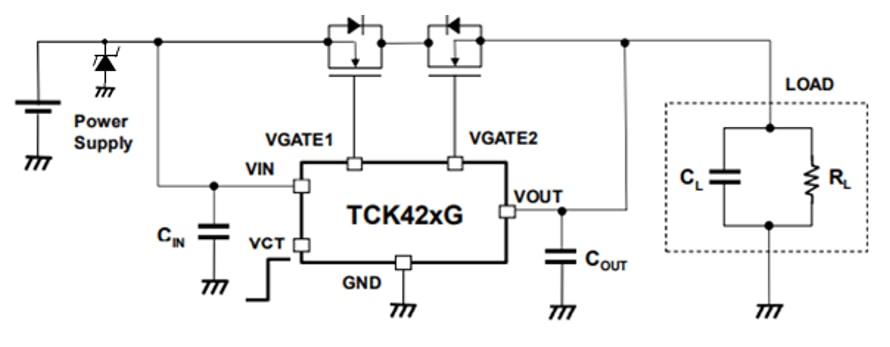

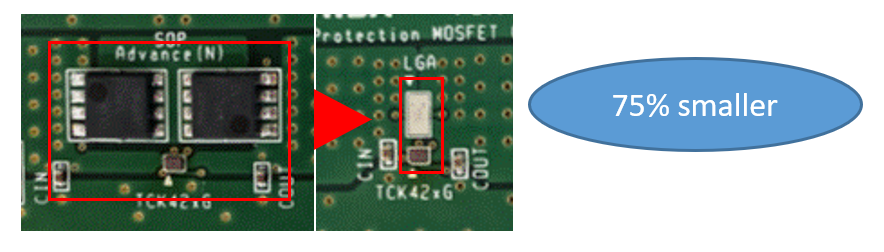

Dieser Gate-Treiber arbeitet mit verschiedenen MOSFET-Konfigurationen. Für eine bessere Leistungsdichte sind gängige Drain-MOSFETs mit der TCK42xG-Baureihe verbunden, da sie mit zwei Gate-Drive-Pins ausgelegt sind. Daher kann er mit gängigen Drain-MOSFETs wie SSM10N954L (12V/2, 2mΩ typisch bei 3,8 V) und SSM6N951L (12 V/4, 6mΩ) verwendet werden. Gängige Drain MOSFET-Konfigurationen bieten Platzeinsparungen von 75 % im Vergleich zu einem standardmäßigen 5 mm x 6 mm MOSFET.

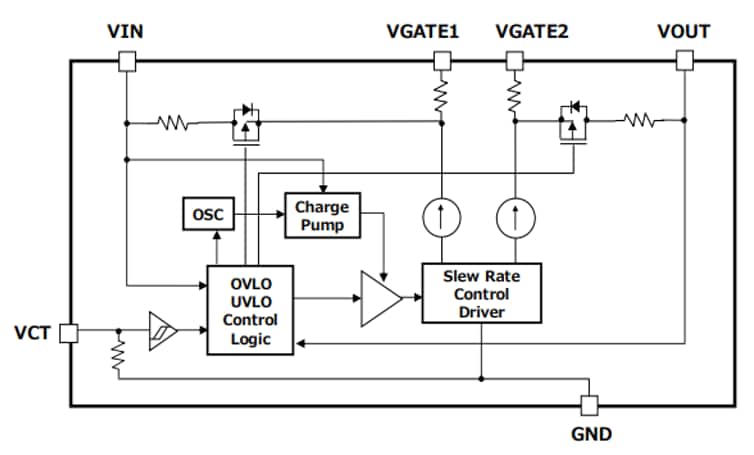

Aufgrund der integrierten Anstiegsratensteuerung und Entladefunktionen bietet die TCK42xG-Baureihe eine Einschaltzeit von 3 ms, die die Timing-Steuerung ohne zusätzliche Bauteile vereinfacht. Diese Baureihe verfügt über verbesserte Antriebs- und Entladefunktionen, die dazu beitragen, den MOSFET schneller ein- und auszuschalten.

Die TCK42xG-Baureihe verfügt über eine integrierte Unterspannungssperre (UVLO) und eine Überspannungssperre (OVLO), die sich für 5-V- bis 24-V-Stromleitungen eignen. Dadurch bleiben die nachgeschalteten ICs geschützt und innerhalb ihrer empfohlenen Spezifikationen. Wenn eine Überschwingspannung ein Problem ist, ist das Hinzufügen einer Zenerdiode eine andere Möglichkeit zum Schutz des Bauteils.
