onsemi NVMFS5C645N Einzel-N-Kanal-Leistungs-MOSFETs
Die Einzel-N-Kanal-Leistungs-MOSFETs NVMFS5C645N von Onsemi zeichnen sich durch einen Dauersenkenstrom von 92 A, RDS(ON) von 4,6 mΩ bei 10 V und eine Drain-Source-Spannung von 60 V aus. Das Bauteil NVMFS5C645N ist in einem flachen Leitergehäuse von 5 mm x 6 mm erhältlich, das speziell für kompakte und effiziente Designs entwickelt wurde. Der AEC-Q101-qualifizierte MOSFET von onsemi ist PPAP-fähig und eignet sich hervorragend für Fahrzeuganwendungen.
Merkmale
- Kleiner Footprint (5 mmm x 6 mmm) für ein kompaktes Design
- Niedriger RDS(on) zur Minimierung von Leitungsverlusten
- Niedrige QG und Kapazität zur Minimierung der Treiberverluste
- AEC-Q101-qualified- und PPAP-fähig
- NVMFS5C645NWF – Option mit benetzbarer Flanke für eine verbesserte optische Inspektion
- Bleifrei und RoHS-konform
Applikationen
- Batterie-Verpolungsschutz
- Schaltnetzteile
- Leistungsschalter (High-Side-Treiber, Low-Side-Treiber, H-Brücken usw.)
Technische Daten
- Maximaler Dauersenkenstrom von 92 A
- Maximal RDS(ON) von 4,6 mΩ bei 10 V
- Drain-Source-Spannung: 60 V
- Gate-Source-Spannung: ±20 V
- Gepulster Drainstrom: 820 A
- Sperrschicht- und Lagertemperaturbereich: -55 °C bis +175 °C
Verwandte Produkte
onsemi Trench6-n-Kanal-MV-MOSFETs
Wurde mit dem fortschrittlichen Power-Trench-Verfahren hergestellt und enthält eine abgeschirmte Gate-Technologie.

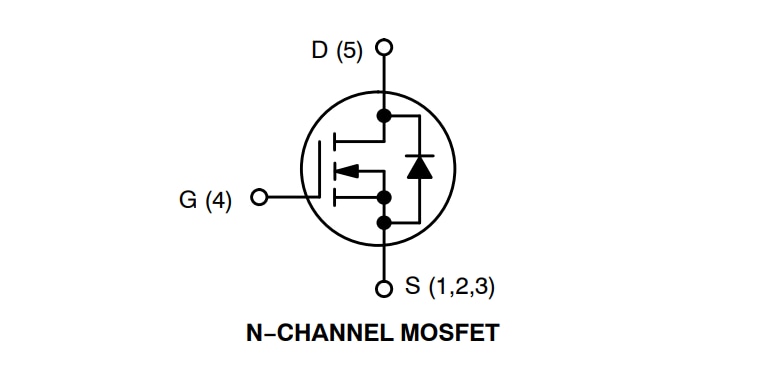

Typische Applikation
