Analog Devices Inc. EVAL-CN0511-RPIZ Funktionsgenerator-Modul
Das Funktionsgenerator-Modul EVAL-CN0511-RPIZ von Analog Devices wurde entwickelt, um die Eingangsanforderungen zu vereinfachen, Signalpfade zu optimieren und externe Kabel und Komponenten zu reduzieren. Dieses Modul ist ein eigenständiger DC-bis-6-GHz-Signalgenerator, der den Betrieb des Raspberry Pi (RPi) erfordert. Das EVAL-CN0511-RPIZ kann in automatische Prüfgeräte integriert werden. Seine geringe Größe macht es besonders attraktiv, wenn mehrere Kanäle benötigt werden. Dieses Modul arbeitet im HF-Bereich mit geringer Verzerrung, extrem niedrigem Phasenrauschen und einem tragbaren Signalgenerator.
Merkmale
- Unterstützt HF-Signalsynthese und Pulsmodulation bis zu 9 GHz
- Hoher Dynamikbereich und hohe Bandbreite bei der Signalrekonstruktion
- Vollständige Unterstützung von Zero Intermediate Frequency (IF) und anderen gleichstromgekoppelten Applikationen
- Außergewöhnliche spektrale Ebenheit und Ausgangsrückflussdämpfung
- Integrierter freilaufender 122,88-MHz-Präzisions-Ofenquarz-Oszillator (OCXO)
- Unterstützt sowohl lokale Touchscreens (TFT-LCD-Bildschirme) als auch HDMI-Displays
- Geringe Ausgangswelligkeit durch die niedrige Ausgangskapazität
- Verfügbare Kommunikationsschnittstellen: SPI, USB und Ethernet
- Keine sperrigen Kühlkörper erforderlich
Auf dem Board
Analog Devices Inc. AD9166 Signalgenerator
Leistungsstarker On-Chip-Vektor-Signalgenerator, der aus einer Hochgeschwindigkeits-JESD204B-Schnittstelle (SERDES) besteht.
Analog Devices Inc. ADF4371/ADF4372 Mikrowellen-Breitband-Synthesizer
Hochintegrierte PLL/VCO-Lösung für HF-, Mikrowellen- und Millimeterwellen-Applikationen
Analog Devices Inc. LTM8045 Invertierende/SEPIC-μModule-DC/DC-Wandler
Wandeln aus der invertierenden oder SEPIC-Konfiguration, indem sie die entsprechende Ausgangsschiene erden.
Analog Devices Inc. AD5691, AD5692, & AD5693 nanoDAC+ DACs
16-/14-/12-Bit gepufferte, energiesparende Einzelkanal-Spannungsausgangs-DACs.
Analog Devices Inc. LT3090 und LT3091 Negative Linearregler
Können leicht parallel geschaltet werden, um den Ausgangsstrom zu erhöhen oder um die Wärme in oberflächenmontierten Boards besser zu verteilen.
Analog Devices Inc. ADP7183/ADP7185 Linearregler
Extrem rauscharme Regler für Analog- und Mischsignal-Schaltungen, die von -0,5 V bis hinunter zu -4,5 V betrieben werden.
Analog Devices Inc. ADM7150 Extrem rauscharmer 800-mA-Linearregler
Wird von 4,5 V bis 16 V betrieben und bietet einen Ausgangsstrom von bis zu 800 mA.
Analog Devices Inc. ADM7154/5 600mA Lineare HF-Regler
Linearer HF-Regler und einstellbarer linearer Regler mit 600mA, die mit 2,3V bis 5,5V arbeiten.
Analog Devices Inc. LTM46xx µModule-Regler
System-in-Package-Leistungsmanagementlösungen in kompakten oberflächenmontierbaren BGA- oder LGA-Gehäusen.
Analog Devices Inc. ADP1761 CMOS-Linearregler
1A-, geräuscharme CMOS-Linearregler mit niedrigem VIN

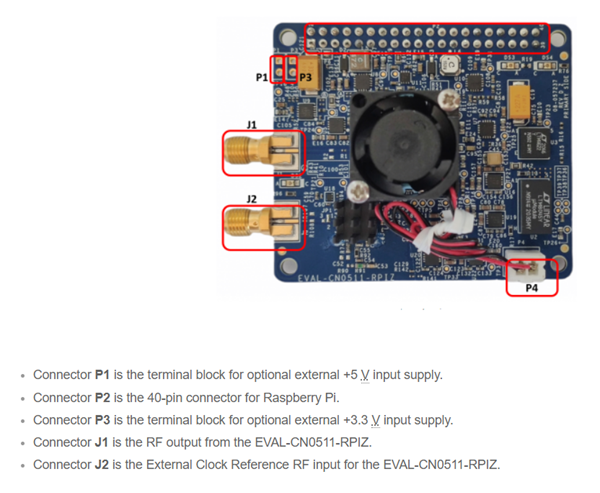

Boardübersicht
Blockdiagramm
