STMicroelectronics CSx0 Strommessverstärker
STMicroelectronics CS30/CS70 Strommessverstärker messen kleine differenzielle Spannungen auf High-Side Shunt-Widerständen und übersetzen diese in Bezugsmassen-Ausgangsspannungen. Die Verstärkungen sind intern befestigt. Große Gleichtakt-Eingangsspannungsbereiche, niedriger Ruhestrom und kleinste Gehäuse ermöglichen den Einsatz in einer Vielzahl von Anwendungen. Der Gleichtakteingang und die Stromversorgungsspannungen sind unabhängig. Der Stromverbrauch, der unter 360 µA (300 µA CS30) liegt, und der breite Versorgungsspannungsbereich ermöglichen, dass die Leistungsversorgung an jeder Seite des Strommess-Shunts mit minimalem Fehler angeschlossen werden kann.
Merkmale
- Independent supply and input common-mode voltages
- Wide common-mode operating range
- CS30: 2.8V to 30V
- CS70: 2.9V to 70V in single-supply configuration, -2.1V to 65V in dual-supply configuration
- Wide common-mode surviving range
- CS30: -0.3V to 60V (load-dump)
- CS70: -16V to 75V (reversed battery and load-dump conditions)
- Wide supply voltage range
- CS30: 4V to 24V
- CS70: 2.7V to 5.5V in single supply configuration
- Low current consumption
- CS30: ICC max = 300µA
- CS70: ICC max = 360µA
- Internally fixed gain: 20 V/V, 50 V/V, or 100 V/V
- Buffered output
- Package
- CS30: SOT23-5L
- CS70: TSSOP8
Applikationen
- Wireless battery chargers
- Portable equipment chargers
- Precision current sources
- Wearables
Related Products
STMicroelectronics Wearables
Bewegungs- und Umgebungssensoren in einer großen Auswahl von bereits verfügbaren Wearables.
STMicroelectronics TSC21x Strommessverstärker
Bidirektionaler Low-/High-Side-Strommessverstärker mit Nullpunktdrift-Architektur.
STMicroelectronics TSC210 Strommessverstärker
Nullpunktdrift-Strommessverstärker, die den Strom über einen Querwiderstand messen können.
STMicroelectronics TSC201x Bidirektionale Strommessverstärker
Bidirektionaler Strommessverstärker mit einem Gleichtaktspannungsbereich von -20 V bis +70 V.

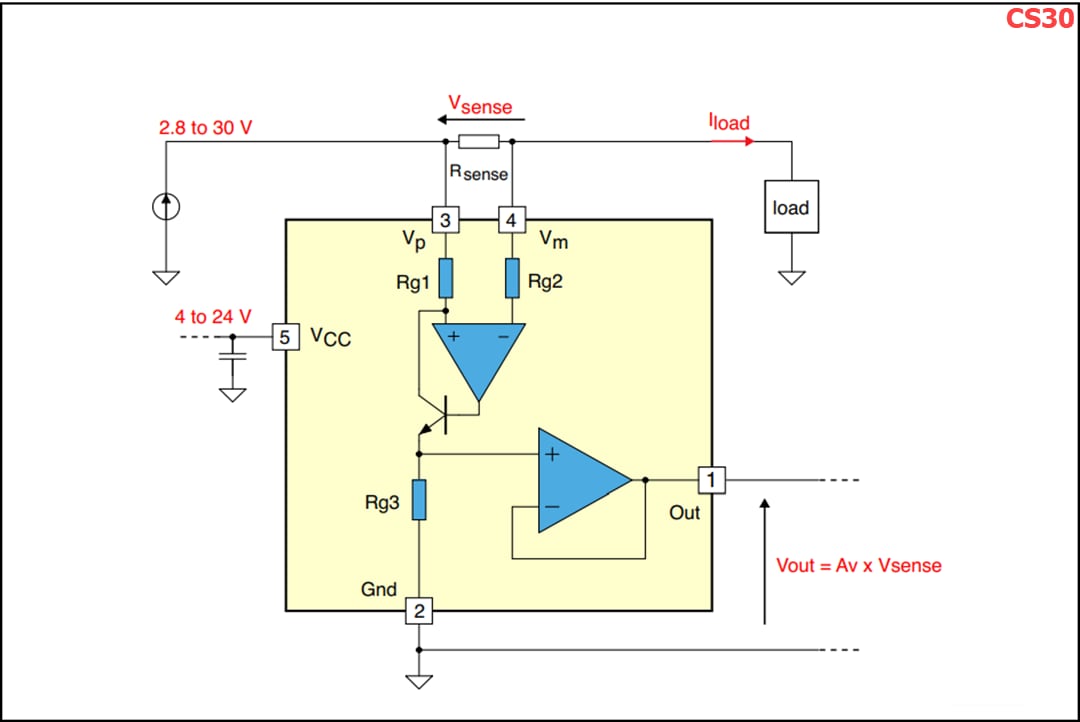

CS30 Application Diagram

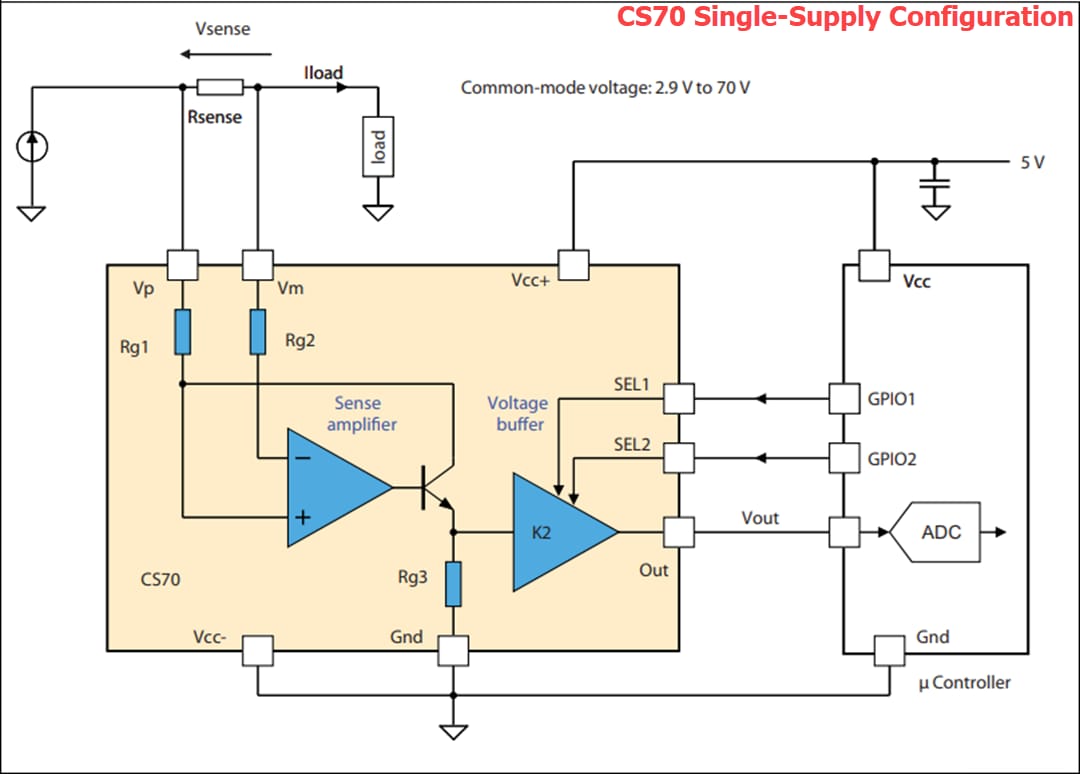

CS70 Application Diagram (Single)
CS70 Application Diagram (Dual)
Complete Your Design
STMicroelectronics Standardprodukte
Eine große Auswahl von Drop-in-Ersatzteilen für Universal-Analog-ICs, diskrete und serielle EEPROMs.
View Results ( 4 ) Page
| Teilnummer | Datenblatt | Verstärkungs-Bandbreiteprodukt (GBP) | Vcm - Gleichtaktspannung | Versorgungsspannung - Max. | Verpackung/Gehäuse |
|---|---|---|---|---|---|
| CS30BL |  |
670 kHz | 2.8 V to 30 V | 24 V | SOT-23-5 |
| CS30AL | |
500 kHz | 2.8 V to 30 V | 24 V | SOT-23-5 |
| CS30CL | |
450 kHz | 2.8 V to 30 V | 24 V | SOT-23-5 |
| CS70P | |
700 kHz | 2.9 V to 70 V | 5.5 V | TSSOP-8 |
Veröffentlichungsdatum: 2014-04-14
| Aktualisiert: 2022-03-11
