STMicroelectronics TSC210 Strommessverstärker
Die Strommessverstärker TSC210 von STMicroelectronics sind Nullpunktdrift-Strommessverstärker, die den Strom über einen Querwiderstand messen können. Er kann über einen weiten Bereich von Gleichtaktspannungen von -0,3 bis +26 V messen, unabhängig von der Versorgungsspannung. Der TSC210 ist mit einer Verstärkung von 200 V/Vausgelegt. Er kann über einen breiten Versorgungsspannungsbereich von 2,7 bis 26 V und über einen industriellen Temperaturbereich von -40°C bis 125°C vollständig betrieben werden.
Merkmale
- Große Gleichtaktspannung: -0,3 V bis 26 V
- Offsetspannung: ±35 µV (max.)
- Versorgungsspannung: 2,7 V bis 26 V
- TSC210 (200 V/V) Gain
- Gain-Fehler: ±1 % (max.)
- Offset-Drift: 0,1 µV/°C (max.)
- Gain-Drift: ±20 ppm/°C (max.)
- Ruhestrom: 100 µA
- QFN10 (1,8 x 1,4) und SC70-6
Applikationen
- Telekommunikationsanlagen
- Leistungsmanagement
- Notebook-Computer
- Industrieapplikationen
- Ladegeräte
Videos

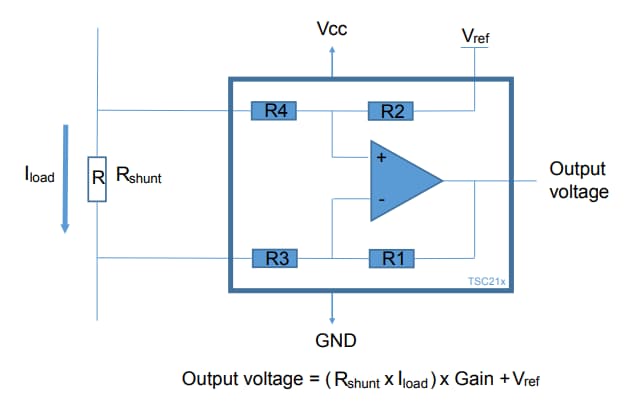

Blockdiagramm
