onsemi NVMFWS004N10MC n-Einkanal-Leistungs-MOSFETs
Onsemi NVMFWS004N10MC n-Einkanal-Leistungs-MOSFETs bieten einen Dauersenkenstrom von 138 A, einen 3,9 mΩ bei 10 V RDS (ON) und eine U_DS von 100 V. Der NVMFWS004N10MC ist in einem Flat-Lead-Gehäuse von 5 mm x 6 mm erhältlich, das für kompakte und effiziente Designs ausgelegt ist. Der AEC-Q101-qualifizierte MOSFET von onsemi ist PPAP-fähig und eignet sich hervorragend für Fahrzeuganwendungen.
Merkmale
- Kleiner Footprint (5 mm x 6 mm) für ein kompaktes Design
- Niedriger RDS (on) zur Reduzierung von Leitungsverlusten
- Geringe QG und Kapazität zur Reduzierung von Verlusten beim Treiber
- AEC-Q101-qualifiziert und PPAP-fähig
- Bleifrei, halogenfrei/BFR-frei, Beryllium-frei und RoHS-konform
Applikationen
- 48V-Systeme
- Schaltnetzteile
- Batterie-Verpolungsschutz
- Leistungsschalter (High-Side-Treiber, Low-Side-Treiber, H-Brücken usw.)
Technische Daten
- Maximaler Dauersenkenstrom: 138 A
- Maximal 3,9 mΩ bei 10 V RDS (ON)
- Drain-Source-Spannung: 100 V
- Gate-Source-Spannung: ±20 V
- 900 A gepulster Drainstrom
- Sperrschicht- und Lagertemperaturbereich: -55 °C bis +175 °C

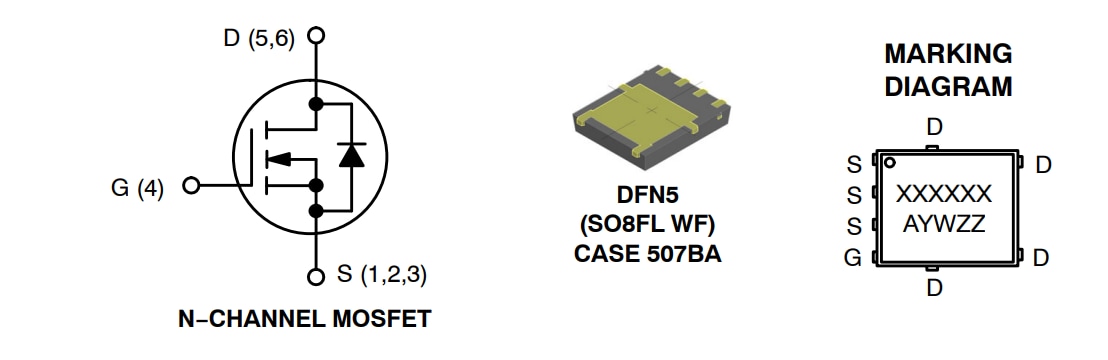

Typische Applikation
