onsemi M3S 1.200-V-Siliziumkarbid(SiC)-MOSFETs

onsemi M3S 1.200-V-Siliziumkarbid(SiC)-MOSFETs sind für Schnellschaltungs-Applikationen optimiert. Die Planar-Technologie arbeitet zuverlässig mit negativem Gate-Spannungsantrieb und Ausschaltspitzen auf dem Gate. Die M3S 1.200-V-MOSFETs von onsemi bieten eine optimale Leistung bei Betrieb mit einem Gate-Drive von 18 V, funktionieren aber auch gut mit einem 15-V-Gate-Drive. Der M3S bietet geringe Schaltverluste und ist in einem TO247-4LD-Gehäuse für eine niedrige gemeinsame Quelleninduktivität untergebracht.

Merkmale

  • TO247-4LD-Gehäuse für eine niedrige gemeinsame Quelleninduktivität
  • Gate-Drive von 15 V bis 18 V
  • M3S-Technologie von 22 mOhm RDS(ON) mit niedrigen EON- und EOFF-Verlusten
  • 100 % Avalanche-getestet
  • Reduzierte EON-Verluste
  • 18 V für beste Leistung; 15 V für Kompatibilität mit IGBT-Treiberschaltungen
  • Verbesserte Leistungsdichte
  • Verbesserte Robustheit bei unerwarteten eingehenden Spannungsspitzen oder Überschwingungen

Applikationen

  • AC/DC-Wandlung
  • DC/AC-Wandlung
  • DC/DC-Wandlung
  • USV
  • Ladestationen für Elektrofahrzeuge
  • Solarwechselrichter
  • Energiespeichersysteme

Ressourcen

Verwandte Produkte

onsemi NTBG022N120M3S M3S-Baureihe 1.200-V-SiC-MOSFET

Optimiert für Schnellschaltungs-Applikationen und verfügt über einen niedrigen Drain-Source-On-Widerstand von 22 mΩ.

Learn Moreüber onsemi NTBG022N120M3S M3S-Baureihe 1.200-V-SiC-MOSFET View Productsverwandt mit onsemi NTBG022N120M3S M3S-Baureihe 1.200-V-SiC-MOSFET

onsemi NTH4L Siliziumcarbid(SiC)-MOSFETs

Eine Produktfamilie von 1.200-V-M3S-Planar-SiC-MOSFETs.

Learn Moreüber onsemi NTH4L Siliziumcarbid(SiC)-MOSFETs View Productsverwandt mit onsemi NTH4L Siliziumcarbid(SiC)-MOSFETs

Evaluation Board

onsemi EVBUM2878G-EVB Evaluierungsboard

Zur Evaluierung der M3S-Vollbrücken-4-PACK-Module im F2-Gehäuse von 1.200 V ausgelegt.

Learn Moreüber onsemi EVBUM2878G-EVB Evaluierungsboard View Productsverwandt mit onsemi EVBUM2878G-EVB Evaluierungsboard

onsemi EVBUM2880G-EVB Evaluierungsboard

Zur Evaluierung der M3S-Halbbrücken-2-PACK-Module von 1.200 V im F1-Gehäuse ausgelegt.

Learn Moreüber onsemi EVBUM2880G-EVB Evaluierungsboard View Productsverwandt mit onsemi EVBUM2880G-EVB Evaluierungsboard

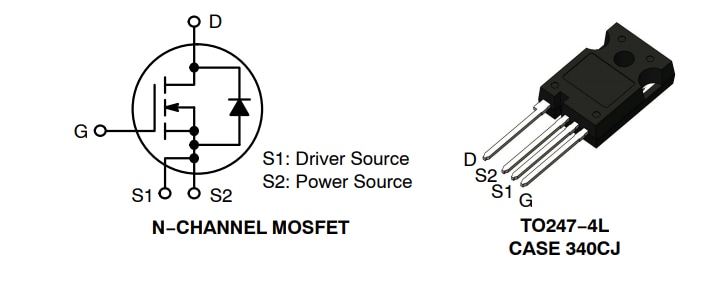

Internes Schaltdiagramm

Schaltplan - onsemi M3S 1.200-V-Siliziumkarbid(SiC)-MOSFETs
View Results ( 2 ) Page
Teilnummer Datenblatt Vds - Drain-Source-Durchschlagspannung Rds On - Drain-Source-Widerstand Id - Drain-Gleichstrom Verpackung/Gehäuse
NTH4L022N120M3S NTH4L022N120M3S Datenblatt 1.2 kV 30 mOhms 68 A TO-247-4
NVH4L022N120M3S NVH4L022N120M3S Datenblatt 1.2 kV 30 mOhms 68 A TO-247-4
Veröffentlichungsdatum: 2021-09-27 | Aktualisiert: 2025-01-20
