Infineon Technologies EVAL-M1-101TF Modulares Applikations-Design-Kit

Das Infineon Technologies EVAL-M1-101TF modulare Applikations-Design-Kit (MADK) wird vom IMC101T-F048 iMOTION™-Motorsteuerungs-IC mit fortschrittlicher Motorsteuerungs-Engine (MCE) betrieben, die eine hochmoderne sensorlose feldorientierte Steuerung (FOC) ermöglicht, ohne dass eine Codierung erforderlich ist. Die IMOTION™ IMC100 leistungsstarken Motorsteuerungs-ICs integrieren die Hardware und den Algorithmus für einen permanentmagnetischen Synchronmotor (PMSM).

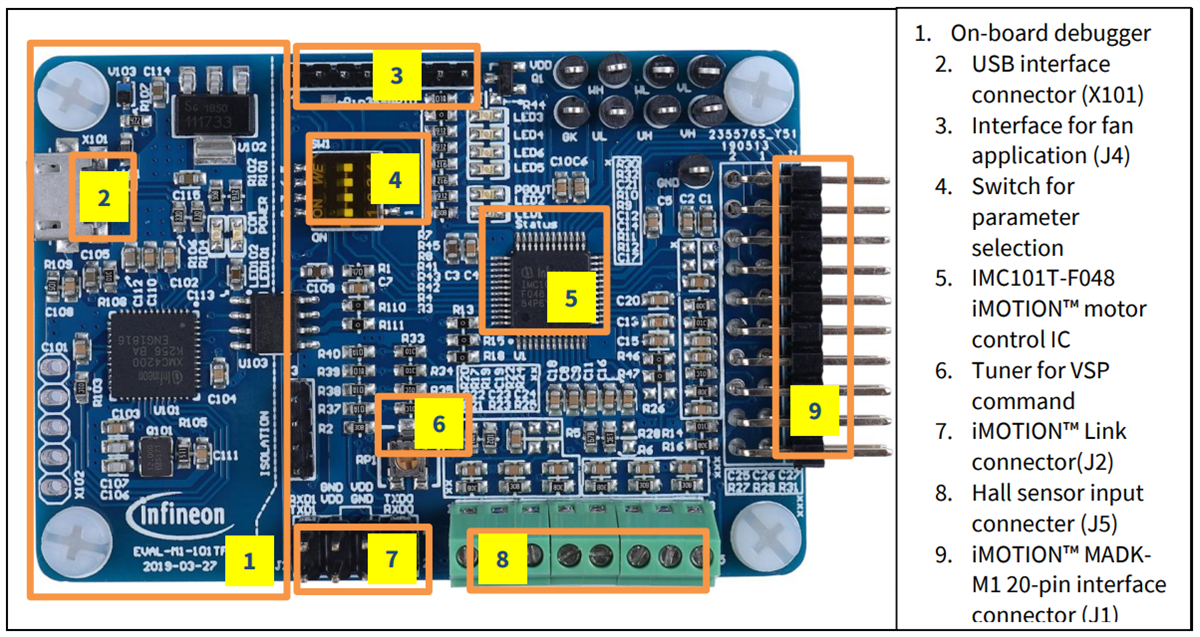

Das Steuerboard, kombiniert mit einem passenden iMOTION MADK Leistungsboard mit einem M1-Steckverbinder, schafft ein breites Portfolio von Dreiphasen-Wechselrichteroptionen, die in Nennleistungen und Betriebsspannungen skalierbar sind.

Vor der Einrichtung und dem Betrieb des Motorsteuerungssystems muss der Benutzer die folgenden Dateien von der iMOTION Tools und Software-Webseite herunterladen:

IMC101F-T048 MCE-Softwarepaket, welches das neueste MCE-Firmware-Image, die entsprechenden Standard-Konfigurationsdateien und Versionshinweise enthält.•
MCEWizard und MCEDesigner-PC-Tools sind für die Systemkonfiguration, Steuerung, Abstimmung und Überwachung erforderlich.
