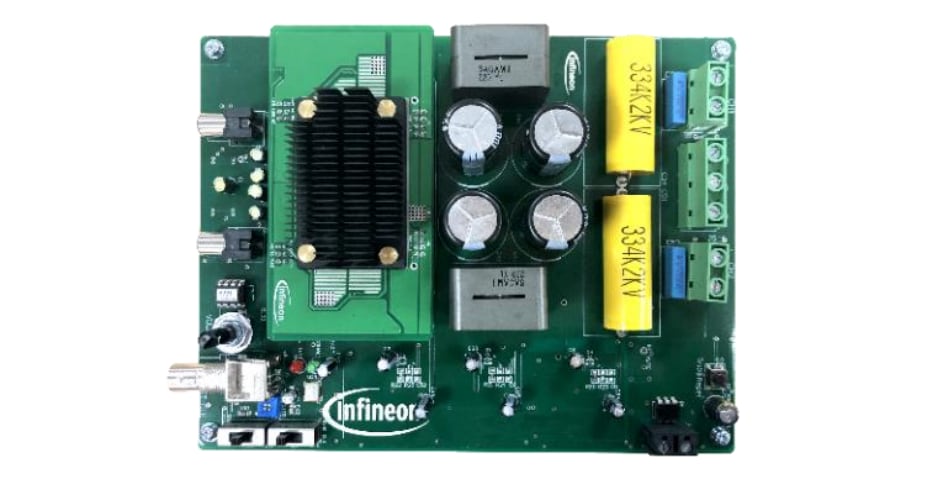

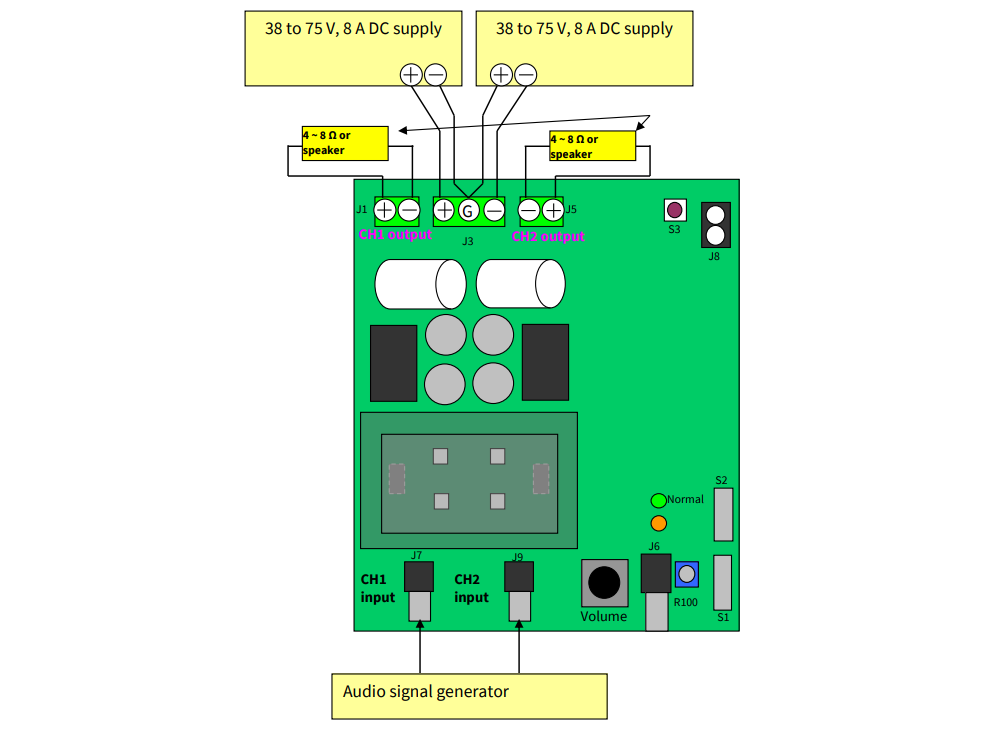

Infineon Technologies EVAL_AUDAMP24 Evaluierungsboard

Das Evaluierungsboard EVAL_AUDAMP24 von Infineon ist ein Zweikanal-225-W/ch-Halbbrücken-Audio-Leistungsverstärker der Klasse D (4Ω bei ±43 V) oder 250 W/ch (8Ω bei ±63 V) für Hi-Fi-Audiosysteme. Das EVAL_AUDAMP24-Board demonstriert die Verwendung des CoolGaN™ -Galliumnitrid-Transistors und des Controller-ICs IRS20957S, implementiert Schutzschaltungen und entwickelt ein optimales PCB-Layout. Dieses optimale Layout implementiert den IGT40R070D1-E8220, 400-V-CoolGaN-E-Modus-HEMT.

Das Zweikanal-Design ist für die Leistung und die Anzahl der Kanäle skalierbar. Das Referenzdesign ist benutzerfreundlich und umfasst alle erforderlichen Netzteile für die Organisation.

Merkmale

Ausgangsleistung
- 225 W x 2 Kanäle (1 Prozent THD+N, 4 Ω bei ±43 V)
- 250 W x 2 Kanäle (1 Prozent THD+N, 8 Ω bei ±63 V)
Mehrere Schutzfunktionen:
- Überstromschutz (OCP), High-Side- und Low-Side-CoolGaN-Transistoren
- Überspannungsschutz (OVP)
- Unterspannungsschutz (UVP), High-Side- und Low-Side-CoolGaN-Transistoren
- Übertemperaturschutz (OTP)
PWM-Modulator, selbstschwingende Halbbrücken-Topologie mit optionaler Taktsynchronisierung

Applikationen

Hi-Fi-Verstärker
AV-Empfänger
Heimkino-Systeme

Aktivlautsprecher
Musikinstrumenten-Verstärker

Topologie

Die selbstschwingende Topologie des EVAL_AUDAMP24 besteht aus den folgenden wesentlichen Funktionsblöcken
• Frontend-Integrator
• PWM-Komparator
• Pegelwandler
• Gate-Treiber und CoolGaN-HEMTs
• Ausgangs-LPF
