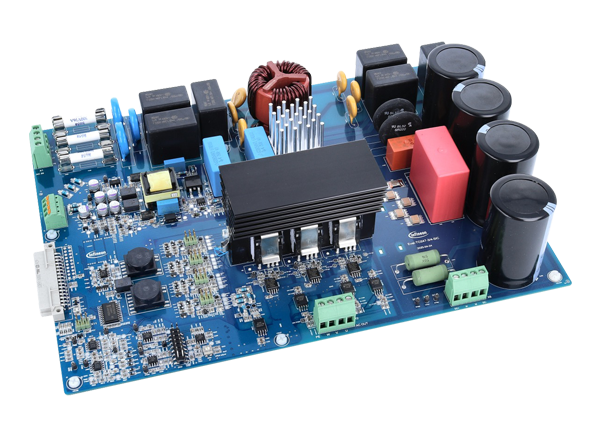

Infineon Technologies EVAL-M5-IMZ120R-SIC Motorantriebs-Evaluierungsboard

Das Infineon Technologies EVAL-M5-IMZ120R-SIC Motorantriebs-Evaluierungsboard bietet eine Demonstrations- und Entwicklungsplattform für Motorantriebs-Applikationen, die auf den 1.200-V-CoolSiC™-MOSFETs basieren. Das EVAL-M5-IMZ120R-SIC Motorantriebs-Evaluierungsboard wurde zur Unterstützung von Kunden während der ersten Schritte der Entwicklung von Applikationen mit den CoolSiC-MOSFETs in diskreten Gehäusen, wie z. B. dem IMW120R045M1 und dem 1EDI20H12AH isolierten EiceDRIVER™ 1.200-V-Gate-Treiber, ausgelegt. Das zusammengebaute diskrete Bauelement verfügt über eine Nennsperrspannung von 1.200 V bei einem typischen Einschaltwiderstand von 45 mΩ während das Board alle CoolSiC™-MOSFETs in 3-Pin- und 4-Pin-TO-247-Gehäusen unterstützt.

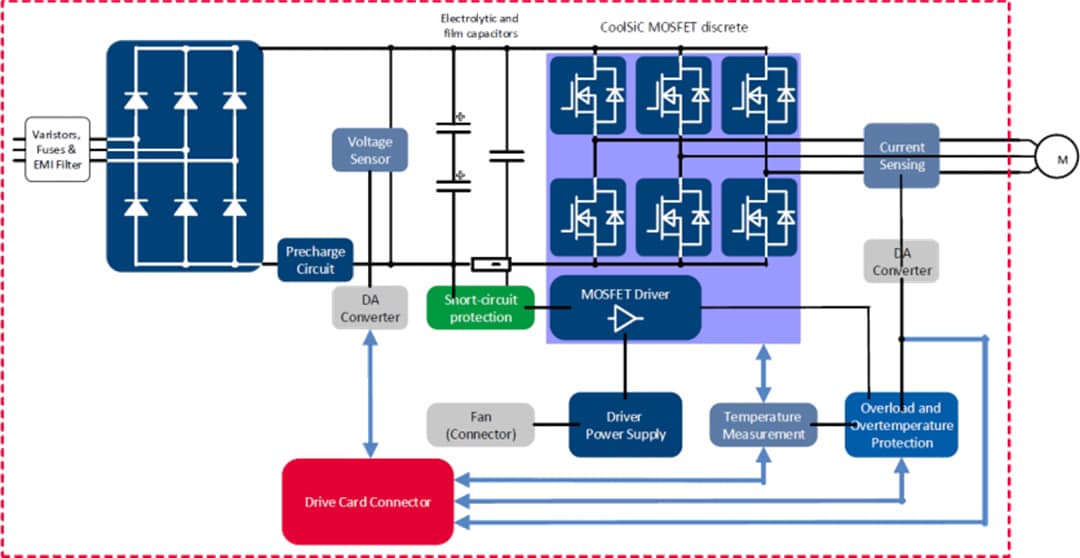

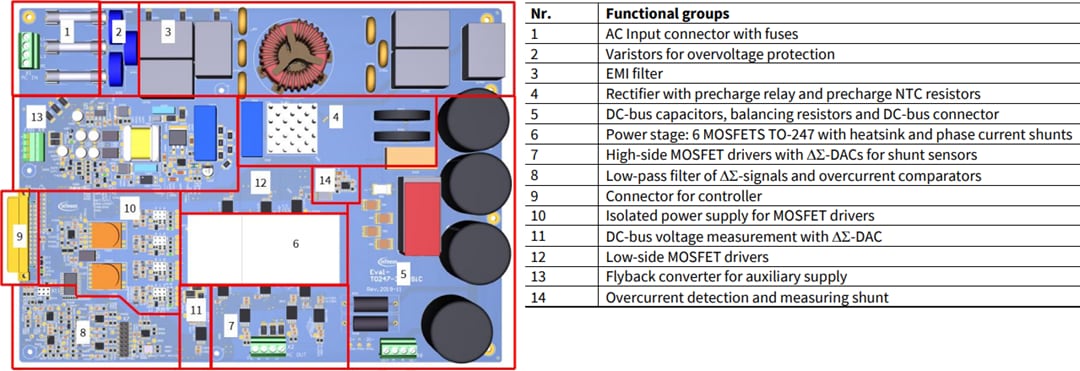

Merkmale

Unterstützung für 1.200-V-CoolSiC™ in 3-Pin- und 4-Pin-TO-247-Gehäusen
Eingangsspannung: 340 V_AC bis 480 V_AC
Motorleistungsausgang: 11 kW (Spitze)
On-Board-EMI-Filter
Grundlegende Isolierung zwischen Strom- und Signalteil
Isolierte Strommessung mit Δ∑-ADC
Isolierte Erkennung der DC-Link-Spannung durch DS-ADC
Thermistorausgang

Überlast- und Kurzschluss-Hardwareschutz
Übertemperatur-Hardwareschutz
Alle sechs Schalter schalten während der Schutzfunktion aus
Robuste Gate-Treiber-Technologie mit Beständigkeit gegen transiente und negative Spannung
Hilfsnetzteil mit 5 V
Messtestpunkte kompatibel mit Standard-Oszilloskop-Sonden
PCB-Abmessungen: 259 mm x 204 mm und verfügt über vier Schichten mit jeweils 35 μm Kupfer
RoHS-konform
