Analog Devices Inc. LTM8067 und LTM8068 μModule®-DC/DC-Wandler
Linear Technology/Analog Devices LTM8067 und LTM8068 µModule®-DC/DC-Wandler sind isolierte Sperrwandler-Leistungsmodule mit 2 kV AC. Im Gehäuse sind ein Schaltregler, Leistungsschalter, ein Transformer, ein LDO und alle Peripheriebauteile enthalten. Diese Wandler werden über einen Eingangsspannungsbereich von 2,8 bis 40 V betrieben und unterstützen einen Ausgangsspannungsbereich von 2,5 bis 18 V, der durch einen einzelnen externen Widerstand eingestellt wird.
Merkmale
- 2 kVAC Isolierter μModule-Wandler
- UL60950-Zulassung Datei 464570
- Breiter Eingangsspannungsbereich: 2,8 V bis 40 V
- Strommodussteuerung
- Vom Benutzer konfigurierbare Unterspannungssperre
- BGA-Gehäuse (9 × 11,25 × 4,92 mm)
- mit niedrigem Profil
Applikationen
- Isolierter IGBT-Gate-Drive
- Sensoren für die Industrie
- Industrielle Schalter
- Prüf- und Messgeräte
Technische Artikel
Die Erzeugung von bipolaren Stromversorgungssystemen mit Isolierung für präzise elektronische Tests und Messungen können ein Balanceakt zwischen Systemleistung, Beibehaltung eines kleinen Footprints und einem Leistungswirkungsgrad sein. Entdecken Sie Lösungen, die dabei helfen, diese Herausforderungen zu meistern und Konstrukteuren zu ermöglichen, die richtigen Kompromisse einzugehen.
Dazugehörige Evaluierungstools
Analog Devices Inc. DC2358A Demonstrationsschaltung
Zur Evaluierung des LTM8068 μModule®-DC/DC-Wandlers ausgelegt.

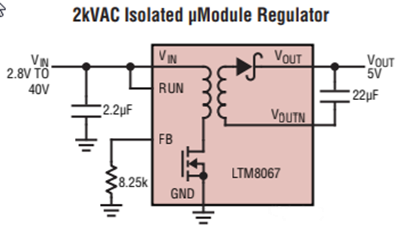

Typische Applikationen
Veröffentlichungsdatum: 2017-04-26
| Aktualisiert: 2022-03-11
