Analog Devices Inc. DC2358A Demonstrationsschaltung
Das Analog Devices DC2358A Demonstrationsboard wurde entwickelt, um Benutzern zu helfen, das Betriebsverhalten des LTM8068 isolierten 2kVAC-μModul®-DC/DC-Wandlers zu evaluieren. Das DC2358A Demonstrationsboard verfügt über eine Demonstrationsschaltung DC2358A mit dem LTM8068 μModul-DC/DC-Wandler. Der zweistufige Wandler bietet einen isolierten Flyback-Ausgang sowie einen rauscharmen LDO-Ausgang. Die 2358A Demo-Schaltung unterstützt einen 5,6 V Flyback-Ausgang und einen 5 V Nachreglerausgang von einer Eingangsspannung von 4,5 V bis 40 V.
Merkmale
- Enthält den Demonstrationsschaltkreis 2358A mit dem LTM8068 isolierten 2kVAC-μModule®-DC/DC-Wandler
- 5,6 V Flyback-Ausgang
- 5 V Nachreglerausgang von einem Eingang von 4,5 V bis 40 V
- 5,6 V Flyback-Ausgang variiert mit einer Eingangsspannung von über 200 mA bei 4,5 VIN bis zu 460 mA bei 40 VIN
- Der 5V-LDO-Ausgang wird entweder durch die Strombelastbarkeit von VOUT1 minus VOUT1-Ladung oder durch die 300mA-Strombegrenzung am LDO-Nachregler begrenzt

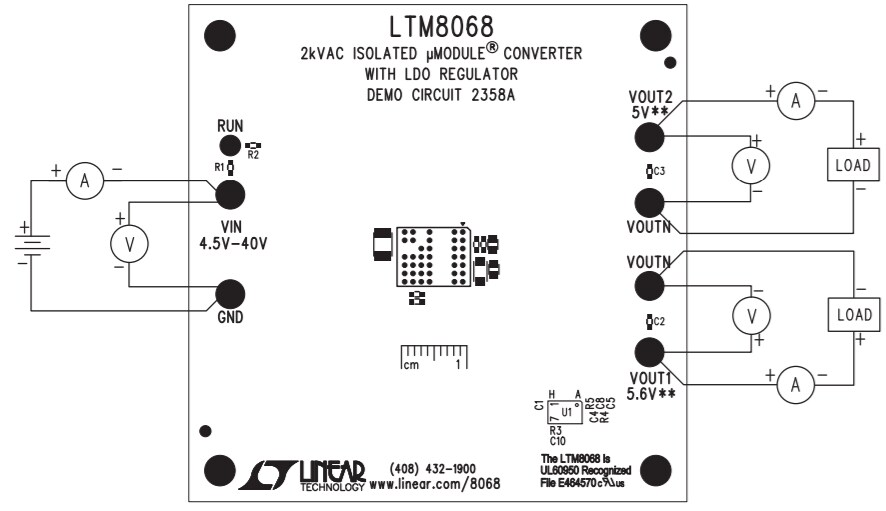

Schaltplan
Verwandtes Produkt
Analog Devices Inc. LTM8067 und LTM8068 μModule®-DC/DC-Wandler
Enthält den Schaltregler, Leistungsschalter, Transformer, LDO und alle Peripheriebauteile.
Veröffentlichungsdatum: 2018-07-24
| Aktualisiert: 2023-02-17
