STMicroelectronics L99LD01 Hocheffiziente
Konstantstrom-LED-TreiberDer STMicroelectronics L99LD01 hocheffiziente Konstantstrom-LED-Treiber ist ein kompletter Konstantstrom-DC-DC-Wandler-LED-Treiber für Anwendungen in der Automobilindustrie. Er wird mit der BCD5S 70V-Technologie gefertigt und in einem LQFP32-Gehäuse montiert.
L99LD01 wird in Aufwärts-, Abwärts-Aufwärts- und Flyback-Wandler-Topologien verwendet. Ein interner, zufälliger Ditheroszillator arbeitet in einer niederfrequenten Modulation und ermöglicht, dass sich das HF-Spektrum der Schaltfrequenz ausbreiten und damit EMV-Abstrahlungen verringern kann. Der Neigungsausgleich gewährleistet eine gute Wandlerschleifenstabilität unabhängig des Tastverhältnisses, das für die Anwendung erforderlich ist. Der Wandler kann entweder im vollständigen Leistungs- oder im niedrigen Dimmer-Modus arbeiten.
Das Gerät umfasst einen internen Spannungsregler mit niedrigem Abfall, der für die Versorgung eines Mikrocontrollers und eines Reset-Pins, der für das Zurücksetzen des Mikrocontrollers beim Hochfahren und jedes Mal, wenn die geregelte Spannung unter einer festgelegten Spannungsschwelle fällt, verwendet wird.
|

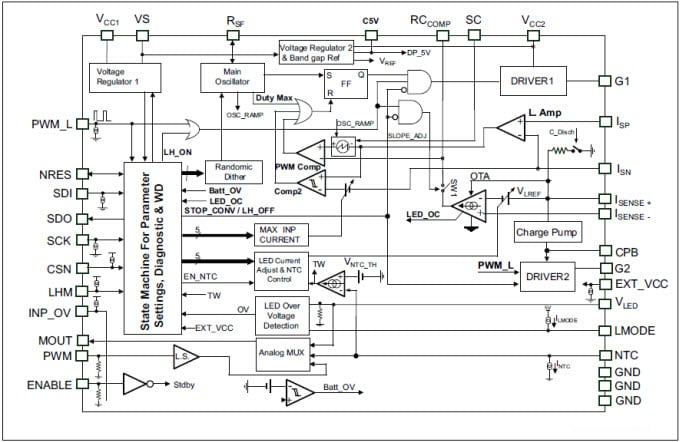

Merkmale - Für den Einsatz in der Automobilindustrie zugelassen
- Konstanter Strombetrieb
- Strom-LED über einen externen Messwiderstand und über SPI einstellbar
- Schaltfrequenz des Wandlers über einen externen Widerstand (RSF) einstellbar
- EMC-Reduzierung über einen internen Verbreitungsspektrum-Ditheroszillator
- Niederfrequenz-PWM-Dimmerbetrieb
- Begrenzer für maximalen Einschaltstrom
- Grenzschalter für maximales Tastverhältnis
- Neigungsausgleich mit externem Widerstand einstellbar (R9)
- Batterieüberspannungsschutz bei Abschaltung (ext. R3, R4 Widerstände erforderlich)
- OV-Erkennung bei LED-Kette (ext. R5, R6)
- Gemultiplexter Ausgang für Überwachung und Steuerung der LED-Temperatur (externer NTC-Widerstand erforderlich), Spannung der LED-Kette und Niederfrequenz-PWM
- Serieller SPI Kommunikationsschnittstellen-Transceiver (SDI, SDO, SCK, CSN)
- Regulierter Ausgang für Mikro-Netzteile 5V ±2% -20mA
- Parameterprogrammierung und Einstellungen von internen Speicherregister durch zugehörige SPI-Schnittstelle:
- LED-Stromreferenzanpassung (±66,7%)
- Begrenzerreferenzanpassung des maximalen Eingangsstroms (±55,5%)
- Zufälliges Ditherfrequenz-Sweeping, Modulationsfrequenz und Abweichungsprozentanteil
- Leistung auf Reset-Pinausgang
- ESD-Schutz
Anwendungsbereiche - Tagfahrlicht für Automobilanwendungen, LED
- Scheinwerfer
|
