Silicon Labs Si838x Bipolare digitale Feldeingänge

Silicon Labs Si838x Multi-Kanal-Digital-Isolatoren

Die isolierten Mehrkanal-Eingabegeräte Si838x von Silicon Labs bieten in einem kompakten QSOP-Gehäuse acht Kanäle mit digitalen 24-V-Feldschnittstellen zu Senken- oder Quelleneingängen mit integrierter sicherheitstechnisch bewerteter Isolation. In Kombination mit einigen externen Komponenten bieten die digitalen Isolatoren Si838x die Einhaltung der IEC 61131-2 Schalterausführungen 1, 2 oder 3. Die Eingangsschnittstelle des Si838x basiert auf einer proprietären CMOS-basierten LED-Emulator-Technologie, die die bipolare Fähigkeit (Senken- oder Quelleneingänge) ohne Stromversorgung auf der Feldseite ermöglicht.

Die Ausgangsschnittstelle zum Regler ermöglicht einen Betrieb mit geringem Stromverbrauch mit 2,5 V. Die digitalen Isolatoren unterstützen bis zu 2,5 kVrms Spannungsfestigkeit. Diese Isolatoren von Silicon Labs ermöglichen auch eine Hochgeschwindigkeitsfähigkeit von 1 MHz (2 Mbps) für Servomotorsteuerung und eine hohe Störfestigkeit von 25 kV/s.

Die Produktoptionen umfassen parallele oder serielle Ausgänge. Die serielle Ausgabeoption ermöglicht eine Kaskadierung für insgesamt 128 Kanäle (16x Si838x). Weitere Optionen sind ein Entprellfilter, entweder vorprogrammiert (in der Parallel-Konfiguration) oder programmierbar (auf der seriellen Ausgangskonfiguration). Die Si838x-Baureihe bietet eine längere Lebensdauer und eine deutlich höhere Zuverlässigkeit als optogekoppelte Eingangslösungen.


Merkmale
  • Bipolare digitale Schnittstelle mit 24 V Senken- oder Quelleneingängen.
  • Insgesamt acht Eingänge in einem Gehäuse mit bis zu vier Hochgeschwindigkeitseingängen
  • Integrierte sicherheitstechnisch bewertete Isolation von 2,5 kVrms
  • Niedriger Eingangsstrom: 2 mA (typ.)
  • Keine VDD auf Feldseite erforderlich
  • Status-LEDs an parallelen Ausgängen
  • Hohe elektromagnetische Festigkeit
  • Programmierbare Entprellzeiten von bis zu 100 ms
  • Vorübergehende Immunität von 25 kV/μs
  • Durchflussausgangskonfiguration mit acht Ausgängen
  • Option für SPI-Schnittstelle mit serialisierten Ausgängen und Daisy-Chain-Fähigkeit
  • 2,5 bis 5,5 V VDD Betrieb
  • Betriebstemperaturbereich von -40 °C bis +125 °C
  • Konform mit IEC 61131-2
    • Typ 1, 2, 3
  • QSOP-20 RoHS-konformes Gehäuse
Applikationen
  • Programmierbare Logik-Steuerung
  • Industrielle Datenerfassung
  • Dezentrale Steuerungssysteme
  • Computer Numeric Control (CNC)-Maschinen
  • E/A-Module
  • Bewegungssteuerungssysteme

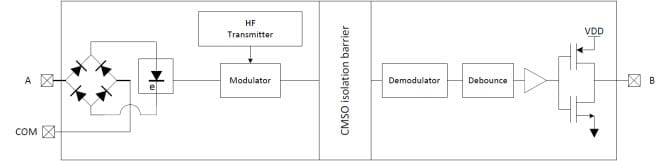

Funktionales Blockdiagramm
Funktionales Blockdiagramm

Si838xISO-KIT PLC-Eingangs-Isolator-Evaluationskit

Das Si838xISO-KIT PLC-Eingangs-Isolator-Evaluationskit ermöglicht es Entwicklern, die Funktionalität und die Fähigkeiten des Si838x schnell zu bewerten, indem sie entweder digitale 24 V-Logiksignale in die mit „EXT“ bezeichneten Testpunkte oder 2 V-5 V-Signale in die verbleibenden Testpunkte treiben. Die Platine ermöglicht eine schnelle Auswertung der wichtigsten Parameter des Si838x. Das Kit bietet auch eine direkte Verbindung mit dem Endsystem des Designers.
