AMD / Xilinx SmartLynq-Datenkabel
Das Xilinx SmartLynq-Datenkabel bietet eine Hochgeschwindigkeits-Verbindung über das Ethernet oder USB zu einer JTAG-Kette für die Konfiguration und das Debugging von Xilinx-Bauteilen. Das SmartLynq-Datenkabel bietet einen Durchsatz von bis zu 40 MBit/s, eine Ethernet-Hostverbindung für den Fernzugriff, ein schnelleres Debugging der Embedded-Software und 8 GPIOs für zusätzliche Debugsignale.
Die Kabel unterstützt das Debugging und die indirekte Flash-Programmierung von parallelgeschalteten und seriellen NOR-Bauteilen von Drittanbietern. Dies wird bei Verwendung eines Vivado-Hardware-Managers durch einen JTAG-Anschluss und für das Debugging einer Embedded-Software mit der Xilinx SDK-Entwicklungsumgebung ermöglicht. Das SmartLynq-Datenkabel unterstützt JTAG-Datenübertragungs-Bursts bei JTAG-Takt(TCK)-Frequenzen, die von 125 kHz bis 40 MHz wählbar sind und bietet einen separaten 8-Bit-GPIO-Anschluss für 8-Bit-Lese- und Schreibvorgänge zur externen Logikschaltung.
Merkmale
- Unterstützt JTAG-Raten von bis zu 40 MBit/s mit einem Spannungsbereich von 1,2 V bis 3,3 V
- Nutzt Industriestandards, einschließlich JTAG-Boundary-Scan gemäß IEEE-Standard 1149.1 - Testzugriffsanschluss- und Boundary-Scan-Architektur [Ref. 1].
- Unterstützt alle UltraScale™-, UltraScale+™- und Baureihe-7-Produktfamilien sowie Zynq®-7000 SoCs und Zynq UltraScale+ MPSoCs
- Bietet hostseitige Ethernet- und USB-Verbindungen
- Indirekte Programmierung der seriellen Peripherieschnittstellen(SPI)- oder parallelgeschalteten Flash-Speicherbauteilen über den FPGA-JTAG-Anschluss des Bauteils
- Bietet einen 8-Bit-Universal-I/O(GPIO)-Anschluss mit 3,3 V
- Für den Einsatz mit Xilinx® Vivado® Design-Tools optimiert
Lieferumfang Kit
- SmartLynq-Datenkabelmodul
- Ethernet-Kabel
- USB-Kabel
- JTAG-Flachbandkabel
- JTAG-Adapterkabel mit fliegendem Anschluss
- GPIO-Kabel mit fliegendem Anschluss
- Netzteil
Verwandtes Produkt
AMD / Xilinx Kintex® UltraScale™ FPGA KCU105 Evaluierungskit
Eignet sich hervorragend für Prototyping bei Applikationen mit mittlerem bis hohem Volumen.
AMD / Xilinx Zynq® UltraScale+ RFSoC ZCU208 Evaluierung
Ideale HF-Testplattform für sowohl eine einsatzbereite Evaluierung als auch eine hochmoderne Applikationsentwicklung.

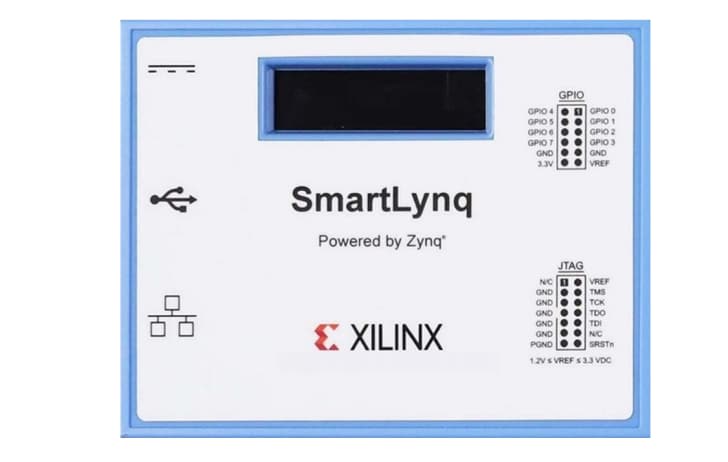

Modul-Layout

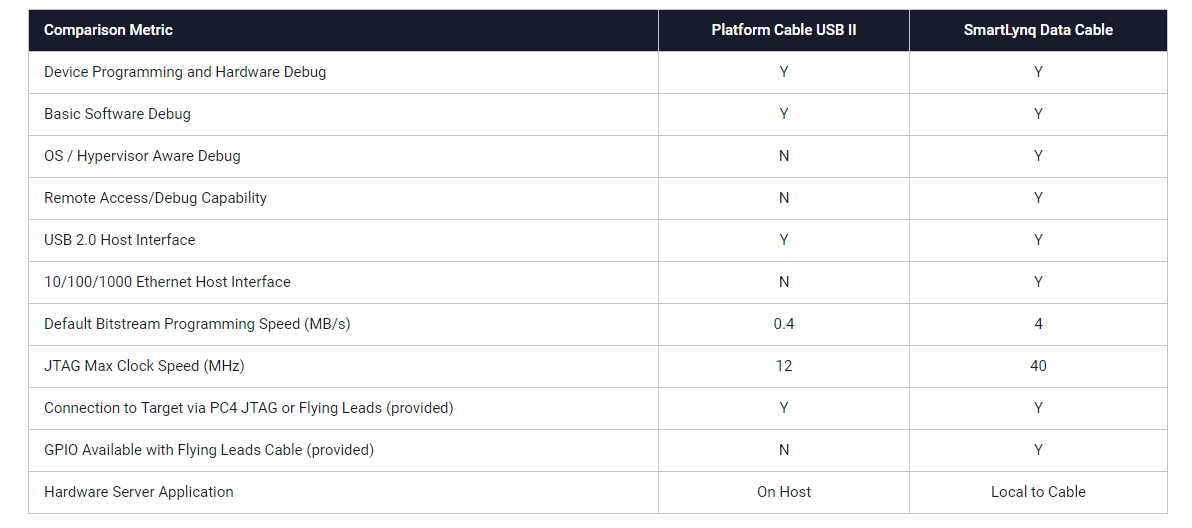

Vergleichstabelle
