Würth Elektronik Drahtlose M-Bus-Module
Würth Elektronik Drahtlose M-Bus-Module sind kostengünstige, vollständig-embedded Module, die in 12 Kanälen betrieben werden. Diese Module sind über eine UART-Schnittstelle mit einer Datenrate von bis zu 115,2 kBaud mit einem Host-System verbunden.
Merkmale
- Embedded-Module
- Werden in 12 Kanälen betrieben
- Verbindet sich über eine UART-Schnittstelle mit dem Host-System
- Datenraten von bis zu 115,5 kBit/s
- Einfaches Umschalten zwischen S-, T- und C-Betriebsmodi
- Einstellbare HF-Raten
Produkt-Spotlight
Metis-I - 868 MHz Drahtlos wM-BUS-Funkmodul:
Das Metis-I drahtlose 868-MHz-wM-Bus-Funkmodul ist ein kostengünstiges vollständig-embedded Modul, das in 12 Kanälen im 868-MHz-Frequenzband betrieben wird. Dieses Modul verfügt über ein integriertes Protokoll, das die gesamte Datenkommunikation steuert. Das Metis-I Modul bildet und überträgt Datenpakete gemäß EN13757-4 wM-Bus-Standard-Spezifizierung. Dieses Modul handhabt die Konfiguration der Parameter über die UART-Schnittstelle und einen Kontroll-Pin. Das Metis-I Modul bietet einen Sichtverbindungsbereich von bis zu 700 m, ein einfaches Umschalten zwischen den S-, T-, C-Betriebsmodi und einstellbare HF-Datenraten. Dieses Modul ist über eine UART-Schnittstelle mit einer Datenrate von bis zu 115,2 kBaud mit einem Host-System verbunden. Das Metis-I Modul ist in einem kleinen Formfaktor von 27 mm x 17 mm x 4 mm verfügbar.

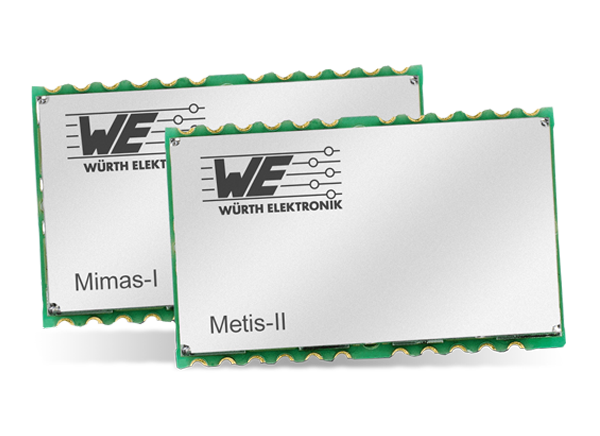

Metis-II 868-MHz-wM-Bus-Funkmodul:
Das Metis-II drahtlose 868-MHz-wM-Bus-Funkmodul ist ein kostengünstiges drahtloses M-Bus-Funkmodul, das in 12 Kanälen im 868-MHz-Frequenzband betrieben wird. Dieses Modul verfügt über einen Sichtverbindungsbereich von bis zu 1.000 m, eine HF-Ausgangsleistung von bis zu 14 dBm und eine AES-128-Verschlüsselung. Das Metis-II Modul ist über eine UART-/SPI-Schnittstelle mit einer Datenrate von bis zu 115,2 kBaud mit einem Host-System verbunden. Dieses Modul ist in einem kleinen Formfaktor von 27 mm x 17 mm x 4 mm verfügbar. Die Metis-II Modul eignet sich bestens für die Integration in Zählern, Konzentratoren und mobilen Messgeräten.
Mimas-I Drahtloses 169-MHz-wM-Bus-Funkmodul:
Das Mimas-I drahtlose 169-MHz-wM-Bus-Funkmodul ist ein drahtloses Modul mit einem integrierten Protokoll, das die gesamte Datenkommunikation steuert. Diese Module bilden und übertragen Datenpakete gemäß EN13757 Teil 4 Spezifikationen. Dieses Mimas-I Modul misst die Feldstärke, die eine Option zur Verbesserung der Qualität der Funkverbindung bietet. Dieses Modul unterstützt den Betriebsmodus „N“, der die Anforderungen von Ein- und Zweiweg-Datenkommunikationen in stationären und mobilen Systemen erfüllt. Das Mimas-I Modul verfügt über einen Sichtverbindungsbereich von 3.000 m, eine AES128-Datenverschlüsselung und eine Pin-Kompatibilität mit Metis-I und Metis-II Funkmodulen. Zu den typischen Applikationen gehören automatische Zählerablesung für die drahtlose Datenübertragung, Integration in Datenkonzentratoren und mobile Messgeräte.
