Würth Elektronik Magl³C VISM-Leistungsmodul
Das Würth Elektronik MagI3C VISM-Leistungsmodul (Variable Isolated SIP Module, VISM) ist ein funktional isolierter, vollständig integrierter DC/DC-Wandler, der ein applikationsspezifisches Leistungsmodul (Application Tailored Power Module, ATPM) darstellt. Dieses Leistungsmodul bietet einen einstellbaren geregelten Ausgang, eine Leistungserhöhung, einen Abschalt-Pin, eine Kurzschluss-Sicherung und einen Übertemperaturschutz. Dieses VISM-Leistungsmodul verfügt über einen großen Eingangsspannungsbereich, mit dem das Bauteil mit verschiedenen Spannungsschienen von 12 V bis 36 V arbeiten kann. Die 600-mA-Fähigkeit zur dynamischen Leistungssteigerung unterstützt das schnelle Laden von Downstream-Eingangskondensatoren oder das zuverlässige Auslösen von Sicherungen. Der CTRL-Pin bietet dem Benutzer mehr Kontrolle und ermöglicht einen energieeffizienten Betrieb im Standby-/Abschalt-Modus. Zu den typischen Applikationen gehören Datenerfassung, Prüf- und Messsysteme, Versorgung von Schnittstellen und Mikrocontrollern und Industriesteuerung.
Merkmale
- Einfachstes Design (kein Transformator-Fachwissen erforderlich)
- Bedrahtetes Gehäuse zur Durchsteckmontage für einfache Bestückung und Prototyping
- Eigenständige Lösung (CIN- und COUT-integriert, keine externen Komponenten)
- Nur ein externer Widerstand ist erforderlich, um VOUT einzustellen
- Ein/Aus-Steuerungs-Pin
- Einfache funktionale Isolation für Überspannungsschutz, Vermeidung von Massenschleifen, Maßepegelversatz, Störungen in Signalpfad- oder Sensorsystemen
- Statischer und dynamischer Power-Boost
- Industriestandard-Gehäuse und Pinbelegung
- Keine Mindestlast erforderlich
- Thermische Abschaltung
- Kurzschluss-Sicherung
- Niedrige leitungsgebundene und abgestrahlte EMI (konform mit EN55032 Klasse B/CISPR-32)
- IEC/EN/UL60950 und IEC/EN/UL62368 zertifiziert
Technische Daten
- Spitzenwirkungsgrad von bis zu 82 %
- 2 kVDC für 60 s Funktionstrennung
- Bis zu 0,3 A Strombelastbarkeit
- Eingangsspannungsbereich von 8 V bis 42 V
- 3,3 V bis 6 V geregelter Ausgangsspannungsbereich
- 1 W Dauerausgangsleistung
- <15 mV niedrige Ausgangsspannungswelligkeit (typisch) bei voller Last
- ±0,5 % Referenzgenauigkeit
- Betriebsfrequenzbereich von 300 kHz bis 600 kHz
- Betriebsumgebungstemperaturbereich: -40 °C bis +85 °C
Applikationen
- Datenerfassung
- Prüf- und Messsysteme
- Versorgung von Schnittstellen und Mikrocontrollern
- Industriesteuerungen

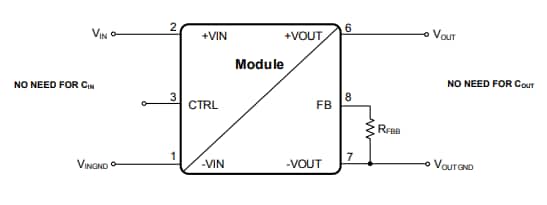

Schaltplan
Applikations-Schaltung
