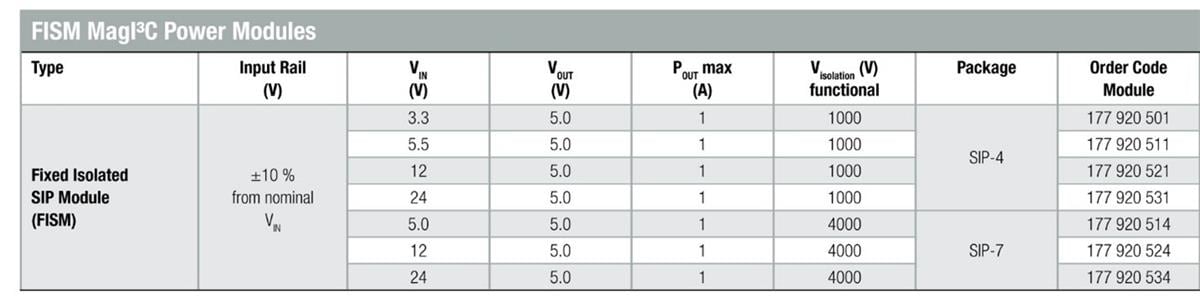

Würth Elektronik FISM-Baureihe Feste isolierte Module
Die Würth Elektronik MagI³C-FISM-Baureihe von festen isolierten Modulen bietet ein einfaches Design und eine isolierte eigenständige Lösung. Die Module sind in zwei verschiedenen Gehäusegrößen verfügbar: SIP-4 (1 KV) und SIP-7 (4 kV). Die Baureihe erfordert für den Betrieb keine externen Komponenten und erreicht in der Regel einen Wirkungsgrad von 79 % bis 80 %. Die FISM-Module enthalten die Schaltleistungsstufe, die Steuerschaltung, den Transformator und die Kondensatoren in einem Gehäuse.
Merkmale
- Einfachstes Design (kein Transformer-Fachwissen erforderlich)
- Bedrahtetes Gehäuse mit Durchgangsbohrung für einfache Bestückung und Prototyping
- Eigenständige Lösung (CIN- und COUT-integriert, keine externen Komponenten)
- Einfache funktionale Isolation für Überspannungsschutz, Vermeidung von Massenschleifen, Maßepegelversatz, Störungen in Signalpfad- oder Sensorsystemen
- Industriestandard-Gehäuse und Pinbelegung
- Niedrige leitungsgebundene und abgestrahlte EMI (konform mit EN55022 Klasse B)
- UL60950-zertifiziert
Applikationen
- Datenerfassung
- Prüf- und Messsysteme
- Versorgung von Schnittstellen und Mikrocontrollern
- Industriesteuerung
Videos
Power Modules
Additional Resources
Related Solutions
Würth Elektronik Magl³C-Modullösungen
Umfassen benutzerfreundliche DC/DC-Wandler mit niedrigem Profil sowie die entsprechenden Evaluierungsboards.
