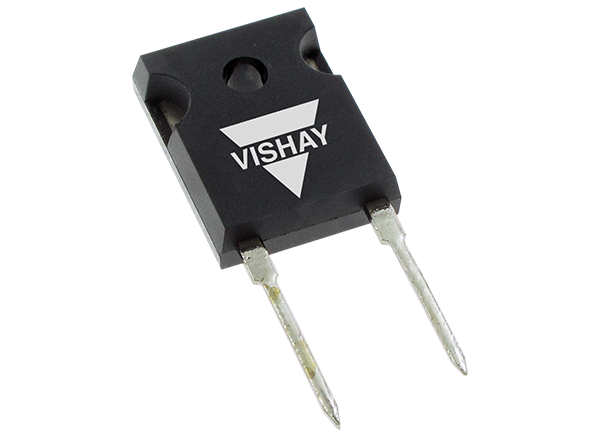

Vishay VS-E5Px7512L Ultraschnelle 75 A FRED Pt® G5-Gleichrichter

Vishay VS-E5Px7512L Ultraschnelle 75 A FRED Pt® G5-Gleichrichter sind für den Hochgeschwindigkeitsbetrieb optimiert. Die VS-E5Px7512L Gleichrichter verfügen über eine einzigartige Kombination von niedrigen Leitungs- und Schaltverlusten und eignen sich hervorragend für sowohl weich geschaltete als auch resonante Hochfrequenz-Wechselrichter. Diese Bauteile sind speziell zur Verbesserung des Wirkungsgrads von PFC- und Ausgangsgleichrichtungsstufen von EV- und HEV-Batterieladestationen, die Booster-Stufe von Solarwechselrichtern und USV-Applikationen ausgelegt und sind perfekt an den Betrieb mit MOSFETs oder Hochgeschwindigkeits-IGBTs angepasst.

Die VS-E5Px7512L ultraschnellen 75 A FRED Pt® G5-Gleichrichter von Vishay sind in einem TO-247AD-2L-Gehäuse untergebracht und verfügen über eine maximale Sperrschicht-Betriebstemperatur von +175 °C.

Merkmale

  • Ultraschnell mit einer optimierten Sperrverzögerungsladung
  • Kompromiss zwischen branchenführendem Durchlass-Spannungsabfall und Schaltverlusten
  • Für den Hochgeschwindigkeitsbetrieb optimiert
  • Polyimid-Passivierung

Applikationen

  • EV- und HEV-Batterieladestationen
  • Solar-Wechselrichter
  • Schweißapplikationen
  • Hochgeschwindigkeits-LLC-Ausgangsgleichrichtungsstufen

Technische Daten

  • Durchschnittlicher gleichgerichteter Durchlassstrom (IF (AV) von 75 A
  • Periodische Spitzensperrspannung (VRRM): 1.200 V
  • Durchlassspannung bei 125 °C (VF)
    • VS-E5PH7512L-N3: 1,85 V
    • VS-E5PX7512L-N3: 2,3 V
  • Sperrverzögerungszeit (trr)
    • VS-E5PH7512L-N3: 40ns
    • VS-E5PX7512L-N3: 32 ns
  • Sperrverzögerungsladung (Qrr)
    • VS-E5PH7512L-N3: 2.780 nC
    • VS-E5PX7512L-N3: 1.820 nC
  • Nicht-periodischer Spitzenstrom (IFSM)
    • VS-E5PH7512L-N3: 470 A
    • VS-E5PX7512L-N3: 395 A
  • Periodischer Spitzendurchlassstrom (IFRM) von 150 A
  • Thermischer Widerstand von 0,36 °C/W, Sperrschicht-zu-Gehäuse (RthJC)
  • Sperrschichtkapazität (CT): 36 pF
  • Sperrschicht-Betriebstemperatur (TJ): -55 °C bis +175 °C
  • TO-247AD-2L Gehäuse
  • Formmasse erfüllt die Brennbarkeitsklasse gemäß UL 94 V-0
  • Anschlüsse: Mattverzinnte Leitungen, lötbar gemäß J-STD-002
  • Halogenfrei und RoHS-konform

Ressourcen

Verwandte Produkte

FRED Pt® Hyperschnelle Gleichrichter der 5. Gen.

Vishay Semiconductors FRED Pt® Hyperschnelle Gleichrichter der 5. Gen.

Verfügen über einen geringen Leitungsverlust, geringen Schaltverlust und hohe Temperaturbeständigkeit für eine höhere Zuverlässigkeit

Learn Moreüber Vishay Semiconductors FRED Pt® Hyperschnelle Gleichrichter der 5. Gen. View Productsverwandt mit Vishay Semiconductors FRED Pt® Hyperschnelle Gleichrichter der 5. Gen.

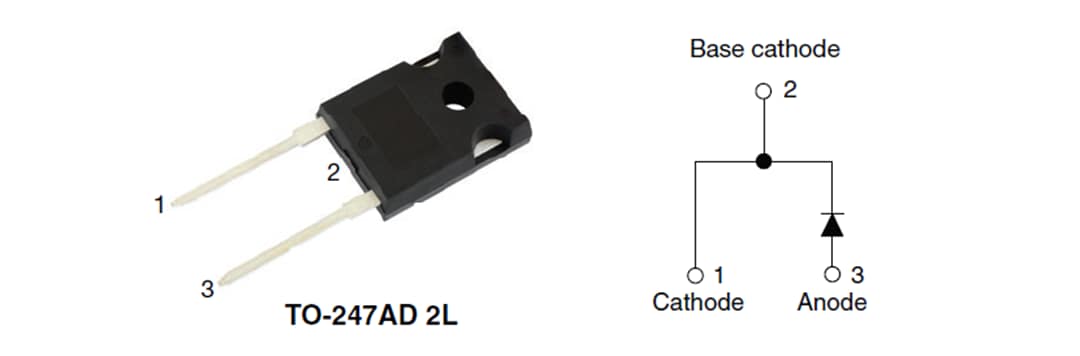

Pin-Bezeichnungen und Schaltplan
