Vishay Semiconductors VOR1060M4 1-Form-A-Halbleiterrelais

Das Vishay Semiconductors VOR1060M4 1- Form-A-Halbleiterrelais ist in einem 4-Pin-SOP-Gehäuse zur Oberflächenmontage optisch isoliert. Der VOR1060M4 verfügt über einen Laststrom von 50 mA, eine Lastspannung von 600 V und einen niedrigen On-Widerstand RON von 40 Ω. Das VOR1060M4 Relais von Vishay in einem SOP-4-Gehäuse mit niedrigem Profil eignet sich hervorragend für platzbeschränkte Hochspannungsdesigns.

Merkmale

  • Lastspannung: 600 V
  • 50 mA Laststrom
  • Isolationsspannung: 3.750 VRMS
  • Niedriger On-Widerstand RON = 40 Ω (typisch)
  • Schnelles Schalten von ton = 0,3 ms (typisch), toff = 0,15 ms (typisch)
  • Niedriger Ableitstrom ILEAK = 2 nA (typisch)
  • Zulassungen
    • UL-Zulassung (ausstehend)
    • cUL (ausstehend)
    • DIN EN 60747-5-5 (VDE 0884-5) (ausstehend)
    • CQC (ausstehend)

Applikationen

  • Hybrid-/Elektrofahrzeug-Applikationen
  • Batteriemanagement
  • Sicherheitssysteme
  • Messgeräte
  • Industriesteuerungen

Typische Applikation

Applikations-Schaltungsdiagramm - Vishay Semiconductors VOR1060M4 1-Form-A-Halbleiterrelais

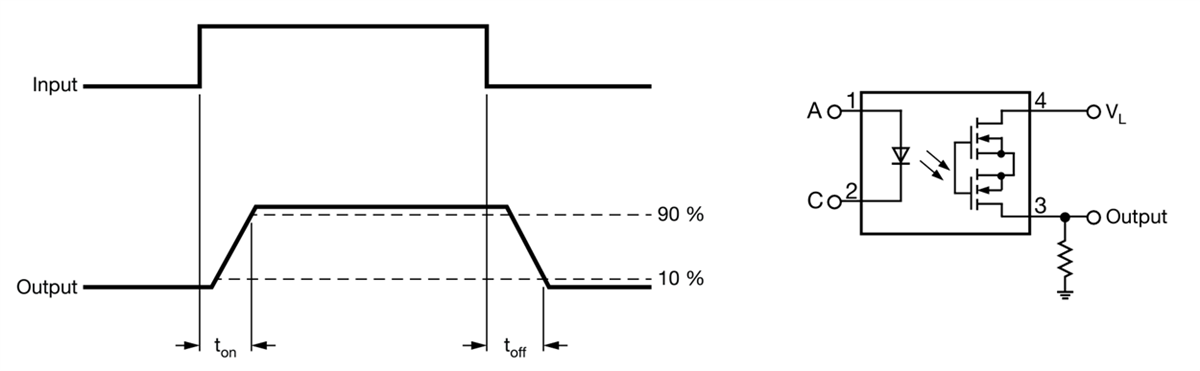

Timing-Schaltplan

Schaltplan - Vishay Semiconductors VOR1060M4 1-Form-A-Halbleiterrelais
Veröffentlichungsdatum: 2024-09-06 | Aktualisiert: 2024-09-10
