Vishay Siliconix SiP32419/29 28V Lastschalter

Vishay Siliconix SiP32419/29 28V Lastschalter

Vishay Siliconix SiP32419/29 28V Lastschalter besitzen viele integrierte Steuer-/Regel-Merkmale, die das Design vereinfachen und die Zuverlässigkeit der an den Schalter angeschlossenen Schaltkreise vereinfachen. Beide Bauteile sind 56mΩ-Schalter, die für einen Betrieb im Bereich von 6V bis 28V ausgelegt sind. Eine intern erzeugte Gate-Treiberspannung gewährleistet eine gute RON-Linearität über dein Eingangsspannungs-Betriebsbereich. Die SiP32419/29 besitzen einen Anstiegsraten-Regelkreis, der die Einschaltzeit auf den von einem externen Kondensator vorgegebenen Wert regelt. Diese Bauteile bieten eine Niederspannungsregelung-Logik-Schnittstelle, die ohne Pegelwandlung gesteuert werden kann. Diese Bauteile besitzen auch eine Power Good Flag.
Merkmale
  • Betrieb bei 6V bis 28
  • Programmierbarer Softstart
  • Programmierbare Strombegrenzung
  • Überhitzungsschutz
  • ON-Widerstand 56mΩ
  • Stromversorgung ok ("Power Good), sobald VOUT 90% VIN erreicht
  • Fault Flag
  • Unterspannungsabschaltung: 4,8V/5,4V (typ./max.)
  • Gehäuse: DFN10 3mmx3mm
  • SiP32429 schaltet den Schalter im Fehlerzustand AUS und versucht 150ms nach der Abschaltung des Schalters und dem Verschwinden des Fehlers über den Weichstartvorgang einen Neustart
  • SiP32419 schaltet den Schalter im Fehlerzustand AUS und bleibt AUS
Anwendungsbereiche
  • PCs
  • Beleuchtung
  • Flachtafelanzeigen
  • Spielkonsolen
  • Industrieanwendungen
  • Netzwerkkommunikation
  • Datenspeicher

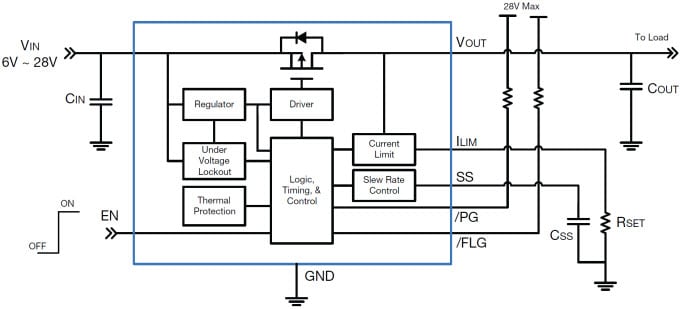

Blockdiagramm
Blockdiagramm
eNews
  • Vishay
Veröffentlichungsdatum: 2014-06-06 | Aktualisiert: 2022-03-11
