Vishay / Sfernice P11H Modulare Schalttafel-Potentiometer mit hohem Drehmoment
Vishay/Sfernice P11H Modulare Schalttafel-Potentiometer mit hohem Drehmoment sind zur Aufrechterhaltung der Einstellung bei hohen mechanischen Belastungen durch Vibrationen, Stößen und anderen Faktoren ausgelegt. Die P11H Potentiometer von Vishay/Sfernice bieten ein hohes Drehmoment (8 Ncm) mit glattem Gefühl während des gesamten Lebenszyklus des Potentiometers. Die Baureihe bietet eine 12,5-mm2-Einzeldrehungs-Schalttafel mit einem Schaftdurchmesser von 6,35 mm und wird über eine Lebensdauer von 50.000 Zyklen betrieben.
Merkmale
- Halten die Einstellung bei hohen mechanischen Belastungen durch Vibrationen, Stößen und anderen Faktoren aufrecht
- Hohes Drehmoment (8 Ncm) mit glattem Gefühl während der gesamten Lebensdauer des Potentiometers
- Drehmomentstabilität unter hohen Umgebungsbelastungen
- 12,5-mm2-Einzeldrehungs-Schalttafel mit einem Schaftdurchmesser von 6,35 mm
- Kompakt, vielseitig, modular und robust
- Test nach CECC 41000 oder IEC 60393-1
Applikationen
- Geländefahrzeuge
- Schweißgeräte
- Audio
- Spritzenpumpen
- Cockpit
Technische Daten
- IP64-Schutzart
- Mechanische Lebensdauer: 50.000 Zyklen
- Elektrischer Weg: 270° ±10°
- Widerstandsbereich: 1 kΩ bis 100 kΩ
- Toleranzen: ±10 % und ±20 %
- Temperaturkoeffizient: ±150 ppm/K
- Spannungsbegrenzendes Element: 350 V
- Endwiderstand: 2 Ω (typisch)
- Änderung des Kontaktwiderstands: 2 % oder 2 Ω (typisch)
- Unabhängige Linearität: ±5 % (typisch)
- Durchschlagfestigkeit: 1.500 VRMS (mind.)
- Schaltweg: 300° ±5°
- Betriebstemperaturbereich: -55 °C bis +125 °C

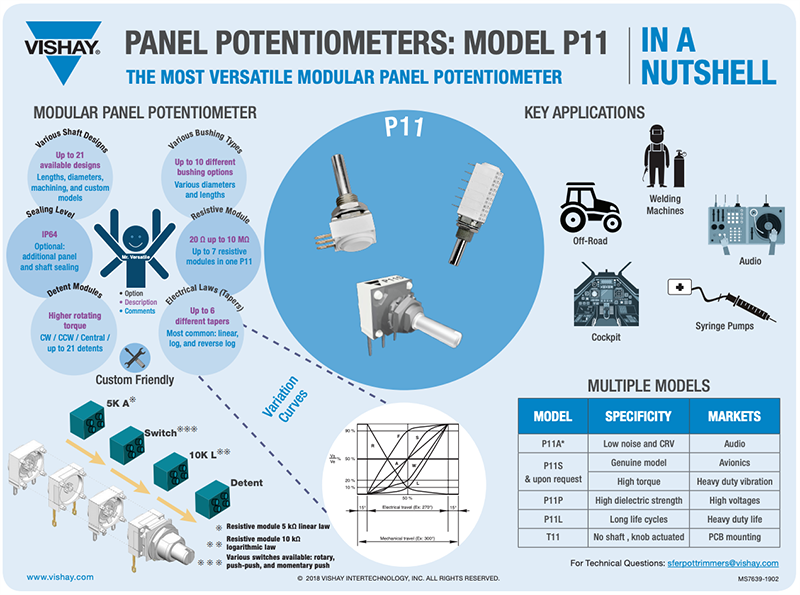

Infografik
Videos
Design-Tool
Veröffentlichungsdatum: 2021-09-03
| Aktualisiert: 2025-05-02
