Vishay Semiconductors VCAN26 BiSy ESD-Schutzdioden

Die bidirektionalen symmetrischen (BiSy) ESD-Schutzdioden VCAN26 von Vishay Semiconductors sind ESD-Schutzdioden mit niedriger Kapazität und zwei Leitungen in einem kleinen SOT-323-Gehäuse. Der VCAN26 ist für CAN-BUS-Anwendungen mit flexibler Datenrate (CAN-FD) konzipiert. Die 2-Leiter-Schutzdioden bieten einen Arbeitsbereich von ±26,5 V, einen IR < 0,05 μA niedrigen Leckstrom und eine niedrige Lastkapazität von CD = 3 pF (typ. bei 5 V). Die VCAN26-ESD-Schutzdioden von Vishay verfügen über eine nach AEC-Q101 qualifizierte Auswahl und e3-Pins, die mit Zinn (Sn) beschichtet sind.

Merkmale

  • Für CAN-BUS-Anwendungen mit flexibler Datenrate (CAN FD)
  • Kleines SOT323-Gehäuse
  • 2-Leiter-ESD-Schutz
  • Betriebsbereich ± 26,5 V
  • Niedriger Ableitstrom IR < 0,05 µA
  • Niedrige Lastkapazität CD = 3 pF (typisch bei 5 V)
  • ESD-Immunität gemäß IEC 61000-4-2
    • ±25 kV Kontaktentladung
    • Luftentladung: ± 30 kV
  • ESD-Fähigkeit gemäß AEC-Q101: Menschliches Körpermodell: Klasse H3B: > 8 kV
  • Verzinnte (Sn) e3-Kontakte
  • Verfügbar mit AEC-Q101-Qualifizierung

Weitere Ressourcen

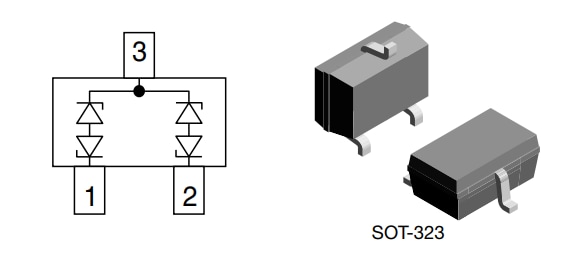

VCAN26B Gehäusedesign

Vishay Semiconductors VCAN26 BiSy ESD-Schutzdioden
Veröffentlichungsdatum: 2021-10-14 | Aktualisiert: 2022-05-03
