Vishay Semiconductors VCNL3030X01 Näherungssensoren für Kraftsensorapplikationen
Die VCNL3030X01 Näherungssensoren von Vishay Semiconductors sind so ausgelegt, dass sie jede Oberfläche zu einer berührungsempfindlichen Oberfläche machen. Die VCNL3030X01-Baureihe misst Auslenkungen einer Oberfläche von nur 50 µm. Diese Näherungssensoren erzeugen einen lokalen berührungsempfindlichen Bereich, ähnlich dem Home-Button auf Mobiltelefonen, anstatt eine mechanische Taste zu verwenden oder das gesamte Display berührungsempfindlich zu machen. Vishay nennt das „Kraftmessung“.
Merkmale
- Unterbrechungsfunktion
- Programmierbare Unterbrechungsfunkton für PS mit oberen und unteren Schwellenwerten
- Einstellbare Persistenz zur Verhinderung von Fehlauslösungen für PS
- Oberflächenmontierbares Gehäuse von 4,0 mm x 2,36 mm x 0,75 mm (L x B x H)
- Nach AEC-Q101 qualifiziert
- Integrierte Module: Infrarotstrahler (IRED), Näherungssensor (PS) und Signalkonditionierungs-IC
- I2C-Schnittstelle mit geringem Stromverbrauch (kompatibel mit SMBus)
- Näherungsfunktion
- Unempfindlich gegen Rotglühen (940 nm IRED)
- Programmierbarer IRED-Senkenstrom
- Intelligente Abschaltung zur Reduktion des Nebensignaleffekts
- Smart-Persistenzschema zur Reduzierung der PC-Anschwingzeit
- Auswählbar für 12-Bit-/16-Bit-PS-Ausgangsdaten
- Ausgangstyp: I2C-Bus (PS)
- Betriebsspannung: 2,5 V bis 3,6 V
- Lebensdauer: 168 Std., MSL 3, gemäß J-STD-020
Applikationen
- Kraft-Rückmeldungsapplikationen
- Näherungs-/optischer Schalter für Unterhaltungselektronik, Computer, Fahrzeuganwendungen und Industriegeräte
Technische Daten
- I2C-Bus-Spannungsbereich: 1,8 V bis 5,5 V
- IRED-Impulsstrom: 200 mA
- 16-Bit-I2C-Ausgangscode
- Betriebstemperaturbereich: -40 °C bis +105 °C

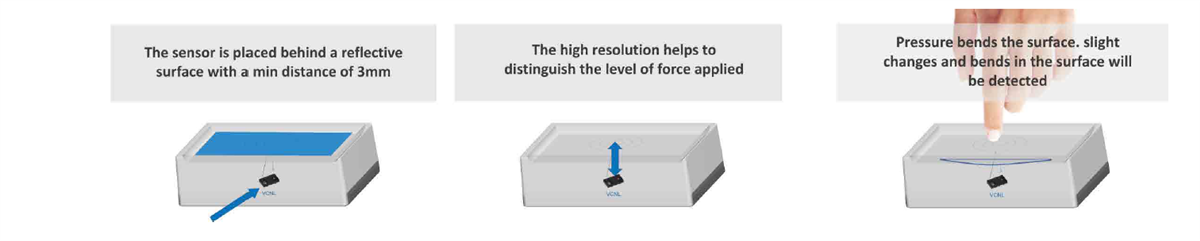

Wie es funktioniert
App-Diagramm
Infografik
Videos
Blockdiagramm
