Vishay RCEC ISO-Leistungswiderstände
Die RCEC ISO-Leistungswiderstände von Vishay zeichnen sich durch eine Dickschichttechnologie, einen Widerstandsbereich von 0,33 Ω bis 1 MΩ und ein thermisch unbelastetes System ohne externe Strahlung aus. Diese nicht-induktiven Widerstände bieten ein hohes Leistungs-Volumen-Verhältnis, Schraub- oder Schnellanschlussausgänge und ein harzgefülltes Gehäuse. Sie werden über einen zusätzlichen Kühlkörper (nicht im Lieferumfang enthalten) gekühlt. Die RCEC ISO-Leistungswiderstände von Vishay verfügen über einen Betriebstemperaturbereich von -40 °C bis +125 °C. Zu den typischen Applikationen gehören Snubber, Entladung, Balancierung, Spannungsteiler und Filter.
Merkmale
- Kaltsystem ohne externe Strahlung
- Hohes Leistungs-Volumen-Verhältnis
- Nicht induktiv
- Dickfilm-Technologie
- Anschraub- oder Schnellanschluss-Ausgänge
- Gehäuse mit Harzfüllung
- Kühlung über Hilfs-Kühlkörper (nicht im Lieferumfang enthalten)
- RoHs-konform
Applikationen
- Snubber
- Entladung
- Ausgleichsregelung
- Teiler
- Filter
Technische Daten
- Widerstandsbereich: 0,33 Ω bis 1 MΩ
- Toleranz: ±10 %, ±5 %
- Maximale Nennleistung: 100 W
- Temperaturkoeffizient: ±250 ppm/°C (typisch)
- Maximale Betriebsspannung: 1.500 V
- Betriebstemperaturbereich: -40 °C bis +125 °C
Videos

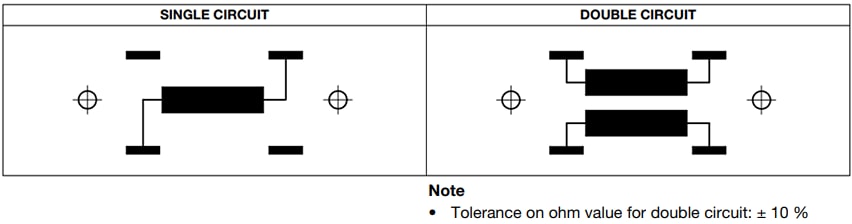

Interne Konfiguration
Weitere Ressourcen
