u-blox NINA-B4-Baureihe Evaluierungsboards

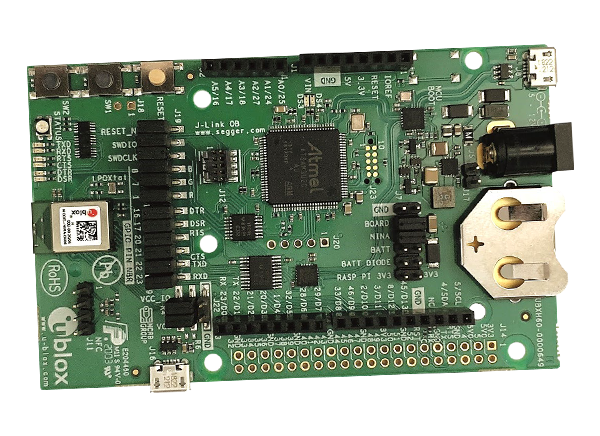

u-blox NINA-B4-Baureihe Evaluierungsboards sind zur Evaluierung der Module der NINA-B4- Baureihe ausgelegt. Die Evaluierungskits umfassen das NINA-B4-Evaluierungsboard, eine Kurzanleitung, eine NFC-Antenne und ein USB-Kabel. Diese NINA-B4 Evaluierungsboards sind in den Ausführungen EVK-NINA-B400 und EVK-NINA-B406 verfügbar, die alternative Antennen- und Softwarelösungen aufnehmen. Das EVK-NINA-B400 Board wird mit einem offenen CPU-NINA-B44-Modul und einem U.FL-Antennensteckverbinder für den Anschluss an externe Antennen geliefert. Wogegen das EVK-NINA-B406 Board mit einem offenen CPU- NINA-B406 Modul geliefert wird, das eine interne PCB-Trace-Antenne enthält.
Die NINA-B4 Evaluierungsboards ermöglichen ein schnelles Prototyping einer großen Auswahl von extrem stromsparenden Internet of Things (IoT) Applikationen mit vollem Bluetooth 5.1, NFC und IEEE 802.15.4. Diese Evaluierungsboards bieten Zugang zu den 38 GPIO-Pins und Schnittstellen, die auf NINA-B4-Modulen unterstützt werden. Die NINA-B4 Boards unterstützen Schnittstellen, die über eine große Auswahl von Steckverbindern, einschließlich Arduino™ Uno R3- und Raspberry Pi Stiftleisten-Steckverbinder verfügbar sind. Darüber hinause bieten diese Boards eine einfache USB-Drag-n-Drop-Programmierung und eine SEGGER J-Link-Debug-Schnittstelle, die mit den offenen CPU-Ausführungen des EVK verwendet werden kann.
Merkmale
- Das NINA-B4 Bluetooth Low Energy-Modul von u-blox basiert auf dem Nordic nRF52833 SoC:
- Vollständige Bluetooth 5.1-Unterstützung
- NFC-Tag-Funktionsumfang
- 802.15.4 PHY
- Integrierter ARM® Cortex®-M4-Mikrocontroller mit 512 kB internem Flash und 128 KB RAM sowie einem 64-MHz-Systemtaktgeber
- USB 2.0
- Großer Versorgungsbereich: 1,7 V bis 3,6 V
- Unterstützt die Entwicklung einer eigenen Software auf dem offenen CPU-NINA-B4 Modul
- Vollständiger UART-zu-USB-Konverter mit virtuellem COM-Anschluss zur Steuerung der erweiterten UART-Funktionen der u-connectXpress-Software
- On-Board-J-Link-Debugger/-Programmierer:
- Schnittstelle für Massenspeichergeräte zum PC, für Drag-n-Drop-Programmierung
- Debug-Anschluss
- Ein zusätzlicher virtueller COM-Anschluss
- Dedizierter USB-Anschluss für die NINA-B4 USB-Schnittstelle
- Ein zusätzlicher Flash-Speicher kann dem Board für den Einsatz durch das NINA-B4 Modul hinzugefügt werden
- RGB-LED und Drucktasten
- Arduino UNO-R3- und Raspberry-Pi-kompatible Stiftleistenschnittstellen
- Stromversorgungsoptionen für mehrere Boards:
- Netzstecker: 5 V bis 12 V
- 5-V-USB-Versorgung
- 5 V bis 12 V Arduino VIN Eingang
- Batteriehalter für die CR2032-Knopfzellen
Lieferumfang Kit
- NINA-B4 Evaluierungsboard
- 2,4-GHz-Antenne mit U.FL-Steckverbinder (nur in EVK-NINA-B400 und EVK-NINA-B410)
- NFC-Antenne
- USB-Kabel
Blockdiagramm
Dazugehörige Module
u-blox NINA-B40-Baureihe Eigenständige BLE-Module
Verfügen über Bluetooth 5.1 und einen leistungsstarken ARM® Cortex®-M4 mit einem FPU-Prozessor.
