Toshiba  TC7WP3125FK & TC7WP3125FC Integrierte Schaltkreise sind fortschrittliche Hochgeschwindigkeits-CMOS-2-Bit-Schnittstellen-Busbuffer mit  Dual-Versorgung. Die Bauteile werden mit der Silizium-Gate-CMOS-Technologie hergestellt. Sie sind mit überspannungstoleranten Eingängen und Ausgängen von bis zu 3,6 V ausgelegt.

Merkmale

  • Pegelwandler für die Verbindung von 1,2 V bis 1,8 V, 1,2 V bis 2,5 V, 1,2 V bis 3,3 V, 1,5 V bis 2,5 V, 1,5 V bis 3,3 V, 1,8 V bis 2,5 V, 1,8 V bis 3,3 V oder 2,5 V bis 3,3 V System
  • Hochgeschwindigkeitsbetrieb:
    • tpd = 6,8 ns (max.) (VCCA = 2,5 ±0,2 V, VCCB = 3,3 ±0,3 V)
    • tpd = 7,8 ns (max.) (VCCA = 1,8 ±0,15 V, VCCB = 3,3 ±0,3 V)
    • tpd = 8,6 ns (max.) (VCCA = 1,5 ±0,1 V, VCCB = 3,3 ±0,3 V)
    • tpd = 22 ns (max.) (VCCA = 1,2 ±0,1 V, VCCB = 3,3 ±0,3 V)
    • tpd = 9,5 ns (max.) (VCCA = 1,8 ±0,15 V, VCCB = 2,5 ±0,2 V)
    • tpd = 10,8 ns (max.) (VCCA = 1,5 ±0,15 V, VCCB = 2,5 ±0,2 V)
    • tpd = 23 ns (max.) (VCCA = 1,2 ±0,15 V, VCCB = 2,5 ±0,2 V)
    • tpd = 30 ns (max.) (VCCA = 1,2 ±0,1 V, VCCB = 1,8 ±0,15 V)
  • Ausgangsstrom:
    • IOH/IOL = ±12 mA (min.) (VCC = 3,0 V)
    • IOH/IOL = ±9 mA (min.) (VCC = 2,3 V)
    • IOH/IOL = ±3 mA (min.) (VCC = 1,65 V)
  • Latch-up-Leistung: -300 mA
  • ESD-Leistungsfähigkeit:
    • Maschinenmodell ≥ ±200 V
    • Human-Body-Modell ≥ ±2.000 V
  • Extrem kleines Gehäuse: CSON8(CST8), SSOP8(US8)
  • Geringe Stromaufnahme:
    • Die Verwendung der neuen Schaltung reduziert den Stromverbrauch erheblich, wenn OE = „H“
    • Eignet sich für batteriebetriebene Applikationen, wie z. B. PDAs und Handys
  • 3,6-V-tolerante Funktion und Abschaltschutz auf allen Eingängen und Ausgängen

Blockdiagramm

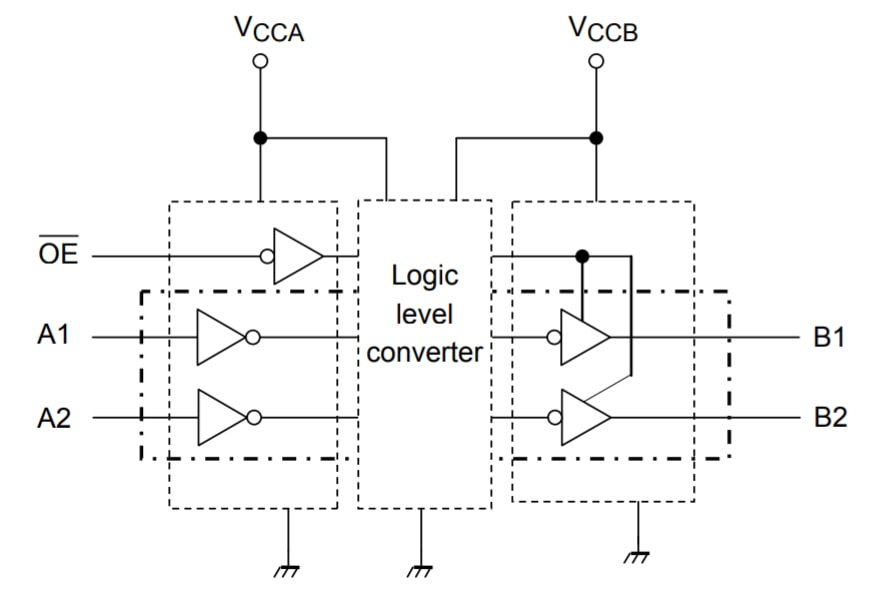

Blockdiagramm - Toshiba TC7WP3125FK und TC7WP3125FC Integrierte Schaltkreise - Toshiba | Mouser
