TI SM320F28335 C2000 Delfino DSCs

Die Texas Instruments SM320F28335 C2000™ Delfino Digital Signal Controllers (DSCs) sind hochintegrierte Hochleistungslösungen für anspruchsvolle Steuerungsanwendungen. TI F28335 Delfino DSCs sind bei extremen Temperaturanwendungen beständig und können in einem Bereich von -55ºC bis 210ºC verwendet werden. Die TI SM320F28335 verfügen über eine hochleistungsfähige statische CMOS-Technologie, mit bis zu 150 MHz in einem Bereich von -55 ºC bis 125 ºC und bis zu 100 MHz bei 210 ºC. Das TI F28335 DSCs verfügt über einen hochleistungsfähigen 32-Bit CPU, einen sechs-Kanal DMA-Controller und einen On-Chip-Speicher von 256 K x 16 Flash und 34 K x 16 SARAM.

Merkmale

Hochleistungsfähige Statische CMOS-Technologie:

Bis zu 150 MHz für TC = –55 °C bis 125 °C und bis zu 100 MHZ für TC = 210 °C
1,9V Kern, 3,3V I/O Konstruktion

Hochleistungsfähiger 32-Bit CPU:

IEEE-754 Einfache Genauigkeit Gleitkommaeinheit (FPU) )
16 × 16 and 32 × 32 MAC-Operationen
16 × 16 Dual MAC
Harvard Bus-Architektur
Schnelle Antwort auf Unterbrechungen und Bearbeitung
Unified Memory Programmiermodell
Code-Effizient (in C/C++ und Montage)

Verbesserte Ein-/Ausgabesteuerungen

Bis zu 18 PWM Output
Bis zu 6 HRPWM Output mit 150 ps MEP Auflösung
Bis zu 6 Ereignisserfassungs-Inputs
Bis zu 8 32-Bit/Neun 16-Bit Timer

Bis zu 88 Individuell programmierbare, gebündelte GPIO-Kontakte mit Input-Filterung
Serielle Port Peripherien

Hochleistungsfähiger 32-Bit CPU
Bis zu 2 CAN Module
Bis zu 3 SCI (UART) Module
Bis zu 2 McBSP Module (als SPI konfigurierbar)
Ein SPI Modul
Ein Inter-Integrated-Circuit (I²C) Bus

Anwendungsbereiche

Anspruchsvolle Steueranwendungen
Anwendungen bei extremen Temperaturen

Funktionsdiagramm

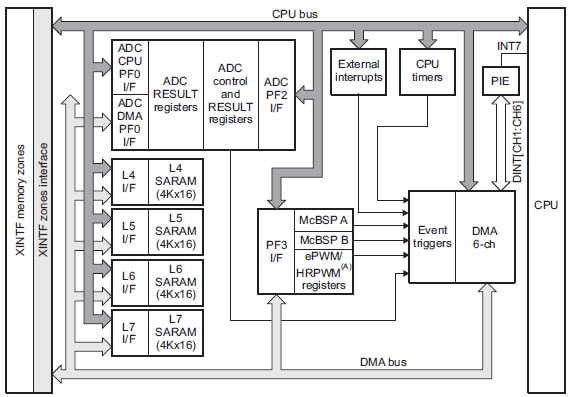

DMA Blockdiagramm
