Texas Instruments MSP430F5528 / MSP430F5529 Mikrocontroller

TI MSP430F5528 / MSP430F5529 Mikrocontroller

Die Texas Instruments MSP430F5528 und MSP430F5529 Mischsignal-Mikrocontroller (MCUs) mit ultra-niedrigem Energieverbrauch gehören zur MSP430 MCU-Familie. Diese TI-MCUs sind mit integriertem USB und PHY mit Unterstützung für USB 2.0, vier 16-Bit-Timers, einem Hochleistungs-12-Bit-ADC und einem Echtzeit-Uhrmodul mit Alarmfunktion konfiguriert. Der TI MSP430F5528 hat die selbe Peripherie, wie der MSP430F5529 MCU aber hat 47 I/O-Kontakte im Vergleich zu 63 I/O-Kontakte des MSP430F5529. Typische Anwendungen für diese TI-MCUss sind analoge und digitale Sensorsysteme, Datenprotokolliergeräte und andere Anwendungen, die eine Konnektivität zu verschiedenen USB-Hosts erfordern.

Merkmale
  • Niedriger Versorgungsspannungsbereich: 1,8V bis 3,6V
  • Extrem niedriger Stromverbrauch
  • Frequenz: 25MHz
  • Flash: 128KB
  • Extra schnelles Hochfahren aus dem Standby-Modus in weniger als 5µs
  • 16-Bit RISC-Architektur, erweiterter Speicher, bis zu 25MHz Systemtakt
  • Flexibles Energieverwaltungssystem
  • Einheitliches Uhrensystem
  • 16-Bit Timer TA0, Timer_A mit fünf Erfassungs-/Vergleichsregistern
  • 16-Bit Timer TA1, Timer_A mit drei Erfassungs-/Vergleichsregistern
  • 16-Bit Timer TA2, Timer_A mit drei Erfassungs-/Vergleichsregistern
Anwendungsbereiche
  • Analoge und digitale Sensorsysteme
  • Daten-Protokolliergeräte
Teilenummer GPIO Paket
MSP430F5528 47 80 BGA MICROSTAR JUNIOR
MSP430F5529 63 80 LQFP

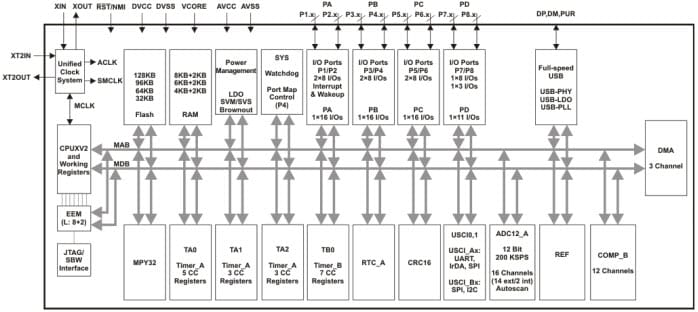

Blockdiagramm
Blockdiagramm
