Texas Instruments UCC28065 PFC-Controller mit Übergangsmodus
Der UCC28065 Übergangsmodus-PFC-Controller von Texas Instruments ist ein verschachtelter PFC-Controller, der einen Übergangsmodus-PFC bei Nennleistungen in bislang nicht verfügbaren Größenordnungen ermöglicht. Das Bauelement verwendet eine Natural Interleaving™ -Technik, um eine 180-Grad-Phasensprung aufrechtzuerhalten. Beide Kanäle werden als Master (es gibt keinen Slave-Kanal) betrieben und mit derselben Frequenz synchronisiert. Dieser Ansatz ermöglicht eine schnellere Anschwingzeit, genauen Phasensprung und und einen Übergangsmodusbetrieb für jeden Kanal. Der UCC28065 von Texas Instruments verfügt über eine Aufwärtsmodus-Funktion, um einen hohen Wirkungsgrad bei geringer Last zu ermöglichen. Durch den Aufwärtsmodus erübrigt sich das Ausschalten des PFC während einem Betrieb mit Leichtlast, um die Standby-Leistungsziele zu erreichen. Durch diese Funktion ist bei einer Paarung mit dem UCC25640x LLC-Controller und den UCC24612 oder UCC24624 synchronen Gleichrichter-Controllern ein Hilfs-Sperrwandler nicht erforderlich. Die erhöhte Frequenzbegrenzungsfunktion verdoppelt die Schaltfrequenzbelastbarkeit im Vergleich zu Bauteilen der vorherigen Generation. Durch den erhöhten Schaltfrequenzbereich wird dem Design die vollständige Nutzung der Vorteile von GaN-MOSFETs, wie z. B. LMG3410 und SiC-MOSFETs ermöglicht.
Zu den erweiterten Schutzfunktionen auf Systemebene gehören eine Eingangs-Brownout- und eine Dropout-Wiederherstellung, ein Ausgangsüberspannungs-, Leerlauf- und Überlastschutz, ein Soft-Start, eine Phasenausfallerkennung und eine thermische Abschaltung. Die zusätzliche Ausfall-Überspannungsschutzfunktion schützt gegen Kurzschlüsse zu Zwischenkreisspannungen. Bleiben solche Fehler unentdeckt, kann dies zu katastrophalen Ausfällen beim Bauelement führen. Eine erweiterte nicht lineare Gain führt zu einem schnellen und dennoch reibungslosen Leitungs- und Last-Einschwingverhalten. Eine spezielle Leitungs-Dropout-Bearbeitung verhindert eine erhebliche Stromunterbrechung. Die starke Reduzierung des Bias-Stroms verbessert die Standby-Leistung, wenn im Burst-Modus nicht geschaltet wird.
Merkmale
- Reduzierung der Stromwelligkeit durch Eingangsfilter und Ausgangskondensator
- Reduzierte Stromwelligkeit für eine höhere Systemzuverlässigkeit und einen kleineren Bulk-Kondensator
- Geringere EMI-Filtergröße
- Unterstützung für höhere Schaltfrequenz
- Schaltfrequenz: bis zu 800 kHz, wodurch die Größe der Aufwärtsinduktivität auf mindestens die Hälfte reduziert wird
- Verbesserter Eingangsstrom-THD
- Hoher Wirkungsgrad bei geringer Last
- Benutzerdefinierbares Phasenmanagement mit Eingangsspannungskompensation
- Aufwärtsmodusbetrieb mit anpassbarem Aufwärts-Schwellenwert
- Sorgt für die Einhaltung der EUP Lot 6 Tier II-, CoC Tier II- und DOE Stufe VI-Standards
- Sensorlose Stromformung vereinfacht das Board-Layout und verbessert den Wirkungsgrad
- Aufgeschaltete Eingangsleitung für ein schnelles Leitungs-Einschwingverhalten
- Einschaltstrombegrenzung
- Verhindert ein MOSFET-Leiten während des Einschaltens
- Eliminiert CCM-Betriebs- und Sperrverzögerungs-Ereignisse in Ausgangsgleichrichtern
Applikationen
- Schlanker AC/DC für LED- und OLED-Fernseher
- All-in-One-PC
- AC/DC- und Gaming-Adapter mit hoher Dichte
- Heim-Audiosysteme
- Server-, Telekommunikations- und DIN-Schienennetzteile

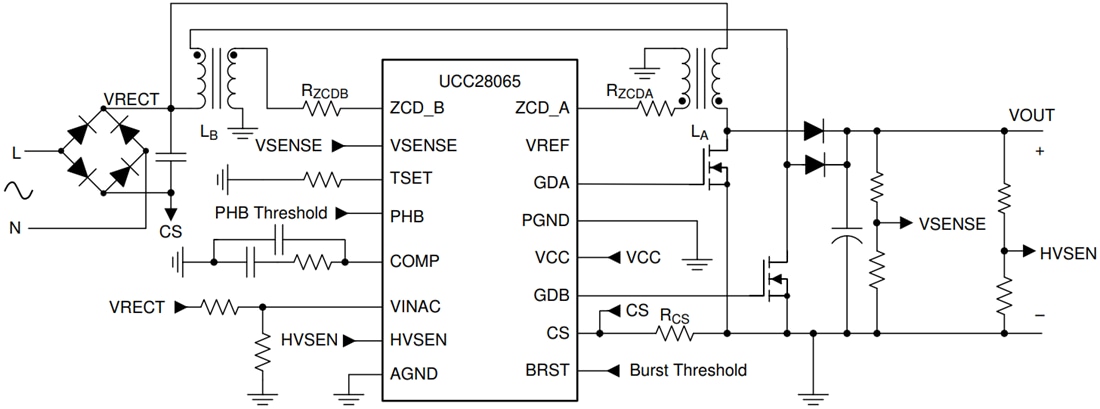

Vereinfachte Applikation
