Texas Instruments UCC21222 Isolierter Zweikanal-Gate-Treiber
Der Texas Instruments UCC21222 isolierte Zweikanal-Gate-Treiber mit programmierbarer Totzeit bietet eine Quellstromspitze von 4 A und eine Senkstromausgangsspitze von 6 A und ist in der Lage einen Leistungs-MOSFET, IGBT und GaN-Transistoren anzutreiben. Flexible Konfigurationsoptionen umfassen zwei Low-Side-Treiber, zwei High-Side-Treiber oder einen Halbbrücken-Treiber. Aufgrund der Verzögerungsanpassungsleistung von 5 ns können zwei Ausgänge parallelgeschaltet werden. Dadurch kann die Antriebskraft in hohen Lastbedingungen ohne Risiko einer internen Durchzündung verdoppelt werden. Eine Immunität gegen Gleichtakttransienten (CMTI) von mindestens 100 V/ns ermöglicht der Eingangsseite sich von den zwei Treibern mit einer Isoliersperre von 3,0 kVRMS zur trennen. Die programmierbare Totzeit passt sich für Systemeinschränkungen an, wodurch ein Überlappen des Ausgangs verhindert und der Wirkungsgrad erhöht wird. UVLO-Schutz auf allen Bauteilen erhältlich.
Merkmale
- Widerstands-programmierbare Totzeit
- Universal: Dual-Low-Side-, Dual-High-Side- oder Halbbrückentreiber
- 4 A Quellstromspitze, 6 A Senkstromausgangsspitze
- Lebensdauer der Isolationsbarriere: >40 Jahre
- Überspannungsfestigkeit bis zu 7.800 V
- Eingangs-VCCI-Bereich: 3 V bis 5,5 V
- Bis zu 18 V VDD-Versorgung für den Ausgangsantrieb
- 8 V VDD UVLO
- Schaltparameter:
- 28ns typische Laufzeitverzögerung
- Minimale Impulsbreite: 10 ns
- 5 ns maximale Verzögerungsanpassung
- 5,5 ns maximale Pulsweitenverzerrung
- Integrierte Entstörfilter
- I/Os widerstehen –2 V während 200 ns
- CMOS- und TTL-kompatible Eingänge
- Immunität gegen Gleichtakttransienten (CMTI) von mehr als 100 V/ns
- Schmaler SOIC-16-(D)-Gehäuse
- Sicherheitsbezogene Zertifizierungen (geplant):
- 4.242 VPK Isolierung gemäß DIN V VDE V 0884-11:2017 und DIN EN 61010-1
- 3.000VRMS Isolierung während 1 Minute gemäß UL 1577
- CSA-Zertifizierung gemäß IEC 60950-1, IEC 62368-1 und IEC 61010-1 Endausstattungs-Standards
- CQC-Zertifizierung gemäß GB4943.1-2011
Applikationen
- Isolierte Wandler in AC/DC- und DC/DC-Netzteilen
- Server, Telekommunikation, IT und industrielle Infrastrukturen
- Motorantrieb und Solar-Wechselrichter
- HEV- und EV-Batterieladegeräte
- Industrieller Transport
- Unterbrechungsfreie Stromversorgung (USV)
Datasheets

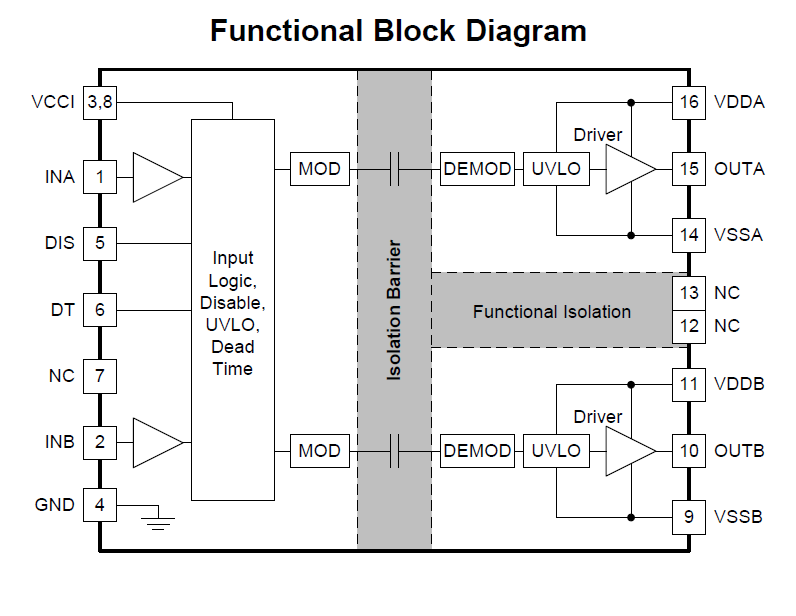

Blockdiagramm
Related Development Tool
Texas Instruments UCC21220EVM-009 Evaluierungsmodul
Für die Evaluierung der Funktionsweise des UCC21220 isolierten 3,0kVRMS-Zweikanal-Gate-Treibers konfiguriert.
Veröffentlichungsdatum: 2018-05-21
| Aktualisiert: 2023-09-14
