Texas Instruments UCC12041-Q1 Automotive-DC/DC-Modul mit 3 kVRMS
Das Texas Instruments UCC12041-Q1 isolierte Automotive-DC/DC-Modul mit 3kVrms verfügt über eine Basisisolierung von 3 kVRMS, die eine effiziente, isolierte Stromversorgung für isolierte Schaltungen ermöglicht, die eine Vorspannungsversorgung mit einer gut geregelten Ausgangsspannung benötigen. Der UCC12041-Q1 enthält einen Transformator und DC/DC-Controller mit einer proprietären Architektur, um eine isolierte Leistung von 500 mW (typisch) mit niedriger EMI zu liefern.
Das TI UCC12041-Q1 Automotive-DC/DC-Modul mit 3 kVRMS bietet Schutzfunktionen für eine erhöhte Systemrobustheit. Darüber hinaus verfügt das Bauteil über einen Freigabe-Pin, eine Synchronisierungsfunktion und geregelte 5-V- oder 3,3-V-Ausgangsoptionen mit Reserve.
Das UCC12041-Q1 eignet sich hervorragend für Applikationen, die über einen begrenzten Platinenplatz verfügen und mehr Integration erfordern. Diese Bauteile eignen sich auch für Applikationen mit sehr hoher Spannung, bei denen Leistungstransformatoren, die die erforderlichen Isolationsspezifikationen erfüllen, sperrig und teuer sind.
Der UCC12041-Q1 ist eine Miniaturlösung mit niedrigem Profil, die in einem Wide-Body-SOIC-Gehäuse mit einer Höhe von 2,65 mm (typisch) angeboten wird.
Merkmale
- DC/DC-Wandler mit hohem Wirkungsgrad und integrierter Transformator-Technologie
- Mit den folgenden Ergebnissen gemäß AEC-Q100 qualifiziert:
- Bauteiltemperatur Klasse 1: -40 °C bis +125 °C Umgebungsbetriebstemperatur
- Fähig für die funktionale Sicherheit
- Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen ist verfügbar
- Typische Ausgangsleistung: 500 mW
- Geregelter 5-V- oder 3,3-V-Ausgang mit wählbarer Spannungsreserve von 400 mV für die Stromversorgung eines LDOS
- Eingangsspannung von 4,5 V bis 5,5 V
- Robuste Isolationsbarriere:
- Isolationseinstufung: 3 kVRMS
- Ableitvermögen: 6,5 kVPK
- 850 VRMS Betriebsspannung
- Mindestens 100 V/ns CMTI
- Thermische Abschaltung
- Kurzschlussschutz mit Wiederherstellung
- 16-Pin-Wide-Body-SOIC-Gehäuse mit einer Kriech- und Luftstrecke von > 8 mm
- Erweiterter Temperaturbereich von -40 °C bis 125 °C
- Sicherheitsbezogene Zertifizierungen (geplant):
- DIN V VDE V 0884-11:2017-01
- 3.000 VRMS Isolierung für 1 Minute gemäß UL 1577
- UL-Zertifizierung nach den Endgerätenormen IEC 60950-1 und IEC 62368- 1
- CQC-Zulassung gemäß GB4943.1-2011
Applikationen
- On-Board-Ladegerät
- Batteriemanagementsystem
- Traktionswechselrichter
- DC/DC-Wandler für HEV/EVs

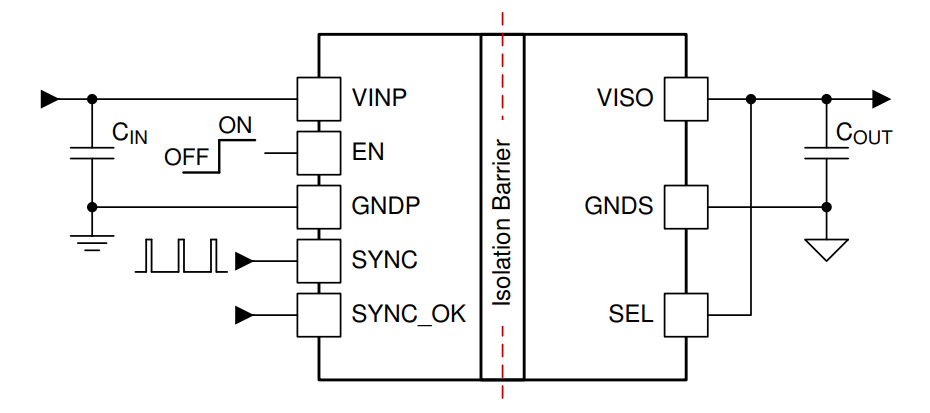

Vereinfachte Applikation

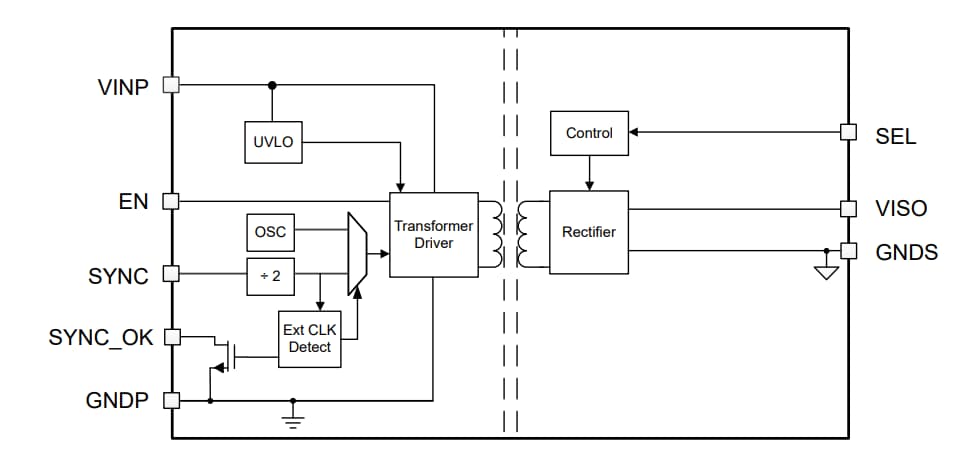

Blockdiagramm
