Texas Instruments TUSB2E11 USB 2.0 eUSB2-Repeater
Der TUSB2E11 USB 2.0 eUSB2 Repeater von Texas Instruments unterstützt sowohl den Device- als auch den Host-Modus. Der TUSB2E11 unterstützt USB-Niedergeschwindigkeits(LS)-, Vollgeschwindigkeits(FS)- und Hochgeschwindigkeitssignale (HS). Das Bauteil verfügt über mehrere patentierte Designs, die eine robuste Interoperabilität, optimale Leistung und Energieversorgung gewährleisten.
Der TI TUSB2E11 USB 2.0 eUSB2 Repeater bietet acht individuelle Einstellungen mit drei Strap-Pins für den äquivalenten Serienwiderstand (ESR) des USB-2.0-Kanals bis zu 20 Ω für Systeme ohne Der TI TUSB2E11 USB 2.0 eUSB2 Repeater bietet acht individuelle Einstellungen mit drei Strap-Pins für den äquivalenten Serienwiderstand (ESR) des USB-2.0-Kanals bis zu 20 Ω für Systeme ohne I2C-Schnittstelle. Es sind Gerätevarianten für verschiedene Stufen der eUSB2-Längenkompensation bis zu 10 Zoll erhältlich.
Die Schnittstelle I2C-Schnittstelle ermöglicht eine zusätzliche Flexibilität bei der Feinabstimmung der RX-Entzerrung und der TX-Amplitude, der Anstiegsrate und der Vorverzerrung, um elektrische Konformitätstests zu bestehen und Kanalverluste zu kompensieren. Über die 3 GPIO-Pins, die so konfiguriert werden können, dass sie mehrere USB-Bus-Zustände oder Interrupts überwachen, und den CTA-936 UART-Modus, der SoC-Debug-Fähigkeiten bieten kann, stehen verschiedene Debug-Möglichkeiten zur Verfügung. GPIO0GPIO0 und GPIO1 können als universelle I2C-zu-GPIOs-Brücke verwendet werden.
Merkmale
- Konform mit USB 2,0 und eUSB2 (Rev. 1,2)
- Signalisierung mit niedriger, voller und hoher Geschwindigkeit
- Klassenbester Hochgeschwindigkeits-Gesamtjitter von 20 ps
- Rezeptorfähiges Registerzugriffsprotokoll
- Unterstützung für Host- und Bauteilmodus (Dual-Rollen-Bauteil)
- Automatische Erkennung für I2C oder Strap-Pin Optionen
- Drei Strap-Pins für USB 2.0 Hochgeschwindigkeits-Kanalkompensationseinstellungen
- I2C-Geräteschnittstelle für weitere Konfigurationen
- CTA-936 USB Carkit UART Unterstützung
- Unterstützt ECR mit automatischer Wiederaufnahme sowie L2-Interrupt-Wiederaufnahmemodus
- Zugängliche I2C Fehlersuchfunktionen für Fertigungstests
- Bauteilvarianten
- eUSB2 1,0-V-oder 1,2-V-Signal Schnittstelle
- eUSB2-Leitungsverlustausgleichsstufen für verschiedene Produktformfaktoren
- 1,2 V oder 1,8 V I2C -Schnittstelle
- Optionale Batterielade- und Erkennungsunterstützung
- BC 1.2 Werbung für den CDP- oder DCP-Teilermodus
- Datenbewusste USB Type-C™-kompatible BC 1.2 SDP-, CDP- und DCP-Teilermodus-Erkennung
- Automatisches Umschalten zwischen Werbung für das Ladegerät und Erkennung
- Optionale GPIOs: Interrupt GPIO2, Debug, I2C ↔ GPIO0/1
Applikationen
- Notebooks und Desktops
- Handys
- Tablets
- Wearables
- Tragbare Elektronik

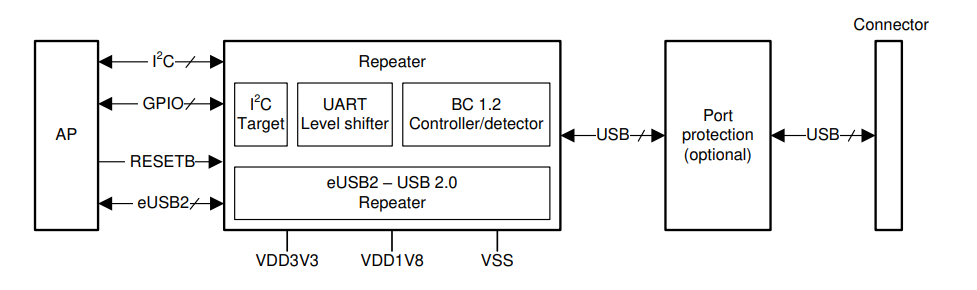

Vereinfachte Applikation

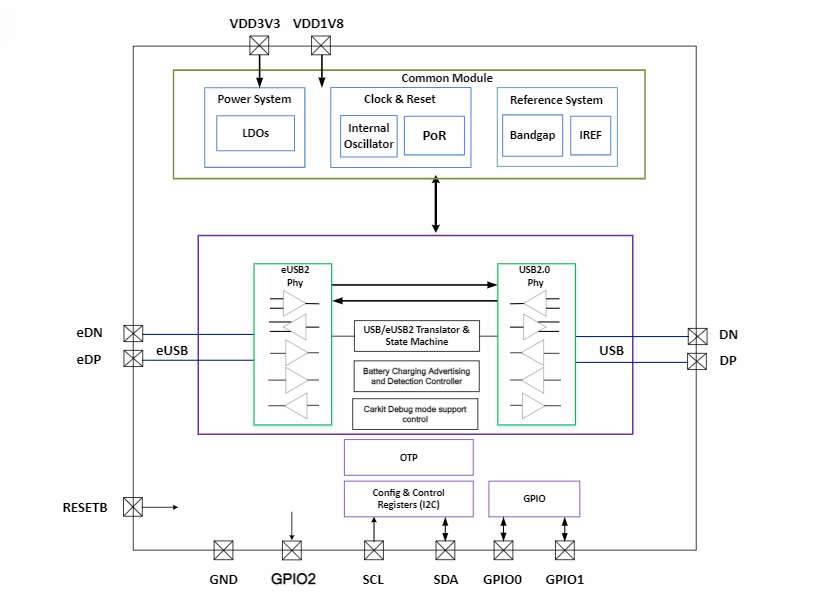

Funktionales Blockdiagramm
