Texas Instruments TUSB217A USB 2.0-Hochgeschwindigkeits-Signalkonditionierer
Der TUSB217A USB 2.0 Hochgeschwindigkeits-Signalkonditionierer von Texas Instruments ist zum Ausgleich des AC-Verlusts (aufgrund kapazitiver Last) sowie des DC-Verlusts (aufgrund von resistivem Verlust) im Übertragungskanal ausgelegt. Der TUSB217A verfügt über ein patentiertes Design, das die Übergangsflanken des USB 2.0-Hochgeschwindigkeitssignals mit einem Flankenverstärker beschleunigt und die statischen Pegel mit einer DC-Aufwärtsfunktion erhöht. Der TUSB217A verfügt über eine Vorentzerrungsfunktion zur Verbesserung der Empfängerempfindlichkeit und zur Kompensation des Inter-Symbol-Interferenz(ISI)-Jitters in einer Applikation mit größerer Kabellänge. Die Nieder- und Vollgeschwindigkeitseigenschaften des USB-Signals werden durch den TUSB217A nicht beeinflusst.
Der TI TUSB217A hilft einem System, die USB 2.0 Hochgeschwindigkeitsprüfungen für die Einhaltung der Augenstandards mit einem bis zu 5 Meter langen Kabel zu bestehen. Der TUSB217A ist mit den USB On-The-Go-(OTG)- und Batterielade-(BC 1.2)-Protokollen kompatibel. Der integrierte BC 1.2 Batterielade-Controller kann über einen Steuerpin aktiviert werden.
Merkmale
- Großer Versorgungsspannungsbereich: 2,3 V bis 6,5 V
- USB-Trennung und Abschaltung mit sehr geringem Stromverbrauch
- Bietet eine USB 2.0 Hochgeschwindigkeits-Signalkonditionierung
- Kompatibel mit USB 2.0, OTG 2.0 und BC 1.2
- Unterstützung für Niedergeschwindigkeits-, Vollgeschwindigkeits-, Hochgeschwindigkeits-Signalisierung
- Integrierter BC 1.2 nachgeschalteter Ladeanschluss (CDP) und dedizierter Ladeanschluss-Controller (DCP), der sich dynamisch pro DCP/CDP-Pin ändert
- Host-/Bauteil-unabhängig
- Unterstützt eine Kabellänge von bis zu 5 m
- Vier wählbare Signalverstärkungseinstellungen (Flankenverstärkung zusammen mit DC-Boost) über externe Pull-Down-Widerstandswerte
- Drei wählbare RX-Entzerrungseinstellungen über Pull-Up- oder Pull-Down zur Kompensation von ISI-Jitter für Applikationen mit hohem Verlust
- Unterstützt eine Kabellänge von bis zu 10 m mit zwei TUSB217A Bauteilen
- Skalierbare Lösung – das Bauteil kann für Applikationen mit hohen Verlusten verkettet werden
- RWB ist Pin-kompatibel mit TUSB211/212/214/216
Applikationen
- Laptop-, Desktop-/Docking-Stationen
- Tragbare Elektronik
- Tablets
- Handys
- Fernsehgeräte
- Aktives Kabel, Kabelverlängerungen, Backplane
Dazugehöriges Evaluierungsmodul
Texas Instruments TUSB217AEVM-BC Evaluierungsmodul (EVM)
Wird zur Evaluierung der Signalkonditionierungsfunktionen des TUSB217A Bauteils für verschiedene Applikationen verwendet.
Vereinfachter Schaltplan

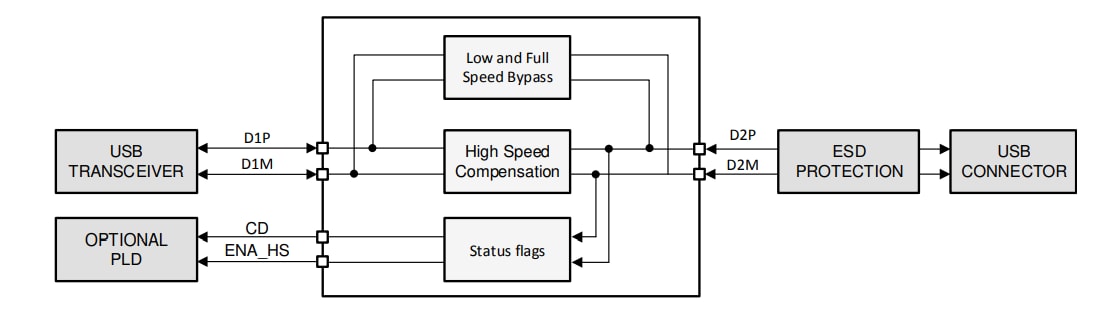

Funktionales Blockdiagramm
Veröffentlichungsdatum: 2021-07-13
| Aktualisiert: 2022-03-11
