Texas Instruments TUSB1064 USB Type-C™ Lineare Redriver-Schalter
Texas Instruments TUSB1064 USB Type-C™ DP-Alt-Modus-10-GBit/s-Redriver-Schalter bieten ein extrem stromsparende Architektur und bis zu 12 dB Entzerrung mit dem linearen Redriver. Das Bauteil unterstützt einen USB3.1 Gen 2 bis 10 GBit/s und bietet einen DisplayPort 1.4 bis 8,1 GBit/s für einen vorgeschalteten Anschluss (Senke). Der TUSB1064 wird für UFP_D-Pin-Belegungen C, D und E aus dem VESA-DisplayPort-Alt-Modus auf einem USB-Typ-C-Standard verwendet. Mehrere Ebenen zur Kompensierung von Kabel- und Platinenspurverlust aufgrund von Inter-Symbol-Interferenzen (ISI). Zusätzliche kommerzielle (0° C bis 70 °C) und industrielle Temperaturbereich (–40 °C bis 85 °C) sind verfügbar.
Merkmale
- USB-Typ-C-Koppelpunktschalter zur Unterstützung von
- USB 3.1 Gen 2 + 2 DP 1.4 Leitungen
- 4 DP 1.4 Leitungen
- USB 3.1 Gen 2 bis zu 10 GBit/s
- DisplayPort 1.4 bis zu 8,1 GBit/s (HBR3)
- VESA-DisplayPort-Alt-Modus-UFP_D-Redriver-Koppelpunktschalter zur Unterstützung von C-, D- und E-Pinbelegungen.
- Extrem stromsparende Architektur
- Linearer Redriver mit bis zu 12 dB Entzerrung
- Transparentes DisplayPort-Link-Training
- Automatische LFPS-Entzerrungssteuerung, um USB 3.1 Zertifizierungsanforderungen zu erfüllen
- Konfiguration durch GPIO oder I2C
- Hot-Plug-fähig
- Industrieller Temperaturbereich: –40 ºC bis 85 ºC (TUSB1064I)
- Kommerzieller Temperaturbereich: 0 ºC bis 70 ºC (TUSB1064)
- 4 mm×6 mm kleines WQFN-Gehäuse mit 0,4 mm Rastermaß
Applikationen
- Monitore
- HDTV
- Beamer
- Dockingstationen

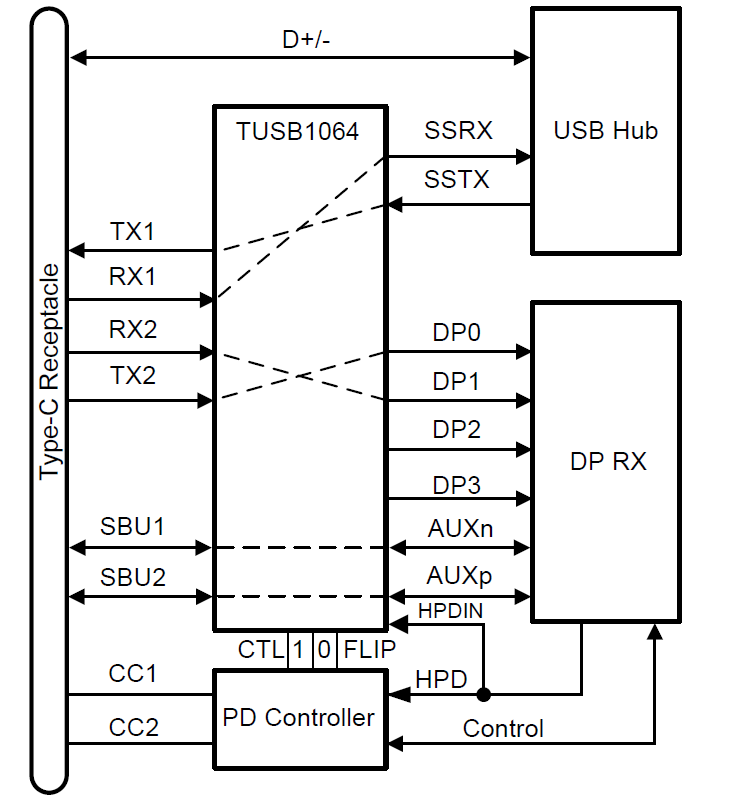

Blockdiagramm
Evaluationsmodul
Texas Instruments TUSB1064RNQEVM Evaluierungsmodul
Ein USB-Type-C-/VESA-DisplayPort-Evaluierungsmodul mit Wechselmodus und Plug-and-Play-Design.
