Texas Instruments TRS3232RGTEVM Evaluierungsmodul (EVM)
Texas Instruments TRS3232RGTEVM Evaluierungsmodul (EVM) für den TRS3232 und TRSF3232. Die TRS3232 und TRSF3232 sind Normal- und Hochgeschwindigkeits-RS-232-Leitungstreiber/-Empfänger. Dieses Evaluierungsmodul wird zur Evaluierung des TRS3232E mit dem RGT-Gehäuse verwendet. Alle Signale sind über Stiftleisten und Testpunkte verfügbar. Die Ausgangsspannung der Ladungspumpe V+ und V- sind ebenfalls zugänglich. Das TRS3232RGTEVM von Texas Instruments verbindet Daten- und Steuer-CMOS-Logikpegel auf dem Verteiler mit RS-232-Pegeln, die Datenkanäle und Flusssteuerungskanäle auf einem DB9-Steckverbinder unterstützen.
Merkmale
- Schnittstelle mit MCUs oder Prozessor von 3 V bis zu 5,5 V
- Hochgeschwindigkeits-RS-232-Kommunikation, bis zu 1 MBit/s
- Die robuste IEC 61000-4-2-Qualifizierung bietet einen robusten Schutz gegen elektrostatische Entladungen
- DB9-Buchse für den direkten Anschluss an den RS-232-Anschluss eines Computers
- Stiftleisten für eine einfache Verbindung mit allen Leistungs- und Logiksignalen
Applikationen
- Alle Applikationen, die eine Punkt-zu-Punkt-Vollduplex-Datenkommunikation mit Hardware-Flusssteuerung benötigen
- Fernfunkeinheit (RRU)
- Basisbandeinheit (BBU)
- Elektronische Kassensysteme (EPOS)
- Batteriebetriebene Diagnose- und Datenübertragungsgeräte

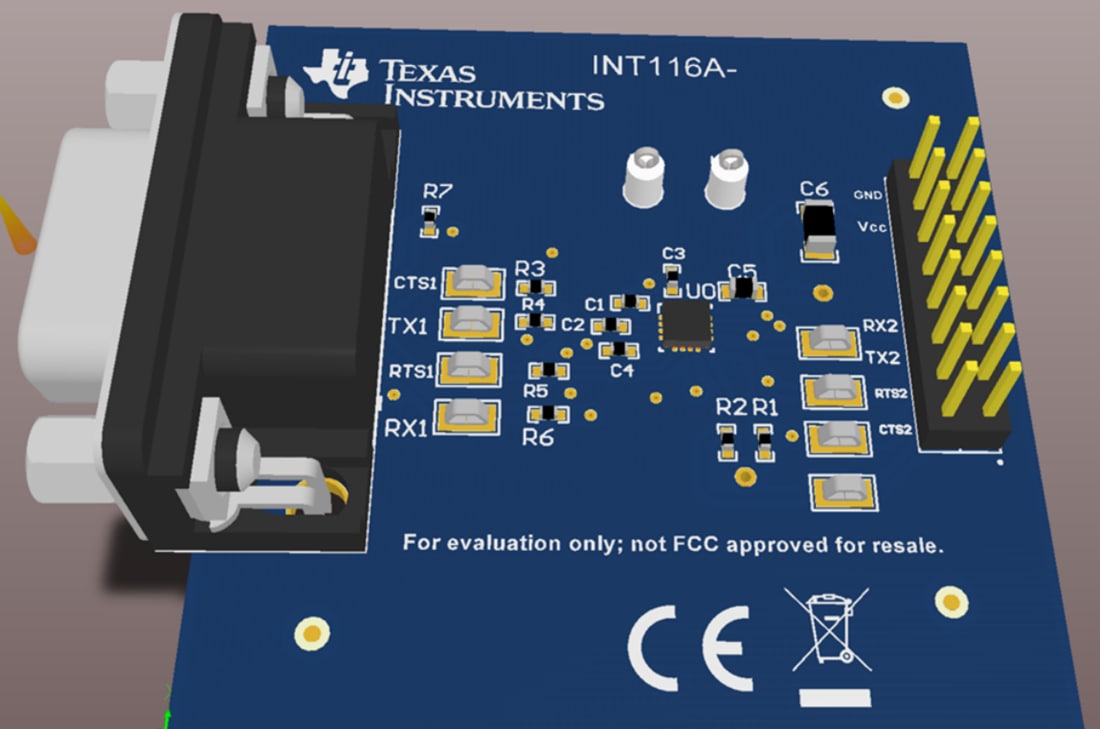

Board-Layout
Verwandtes Produkt
Texas Instruments TRS3232E Mehrkanal-RS-232-Leitungstreiber/-Empfänger
Besteht aus zwei Leitungstreibern, zwei Leitungsempfängern und einer Dual-Ladungspumpen-Schaltung.
Texas Instruments TRSF3232E RS-232-Leitungstreiber/-Empfänger mit 1 MBit/s
Besteht aus zwei Leitungstreibern, zwei Leitungsempfängern und einer Dual-Ladungspumpen-Schaltung.
Veröffentlichungsdatum: 2021-01-15
| Aktualisiert: 2022-03-11
