Texas Instruments TRF0206EVM-CVAL Evaluierungsmodul
Das Texas Instruments TRF0206EVM-CVAL Evaluierungsmodul ist für die Evaluierung des TRF0206-SP Verstärkers gedacht. Der TRF0206-SP ist ein strahlungsgehärteter Verstärker mit einendigem Eingang zu Differential-Ausgang, der in einem 6,00 mm2 × 6,10 mm2, 12-Pin LCC-FC-Gehäuse untergebracht ist. Das TRF0206EVM-CVAL ist zur Ansteuerung eines Hoch Geschwindigkeits-analog-digital-Wandlers mit differentiellem Eingang ohne Verwendung eines passiven balun ausgelegt.
Das TRF0206EVM-CVAL Evaluierungsmodul von TI ist für eine einendige 50-Ω-Eingang Anpassung ausgelegt, während der TRF0206-SP Verstärker über eine niedrige Ausgangsimpedanz verfügt. Das board bietet ac-Kopplung Kondensatoren am Eingang und Ausgang. Das TRF0206EVM-CVAL kann mit einer +3,3-V-Strom Versorgung, einer signalquelle und testinstrumenten für die Messungen verbunden werden.
Merkmale
- Wird mit einer Einzelversorgung von +3,3 V betrieben
- Einfache Schnittstelle zu den Eingängen und Ausgängen über On-Board-SMA-Steckverbinder
- Für eine einendige 50-Ω-Eingang Anpassung ausgelegt
- On-Board-Abschaltoption über Steckbrücken-Steckverbinder verfügbar

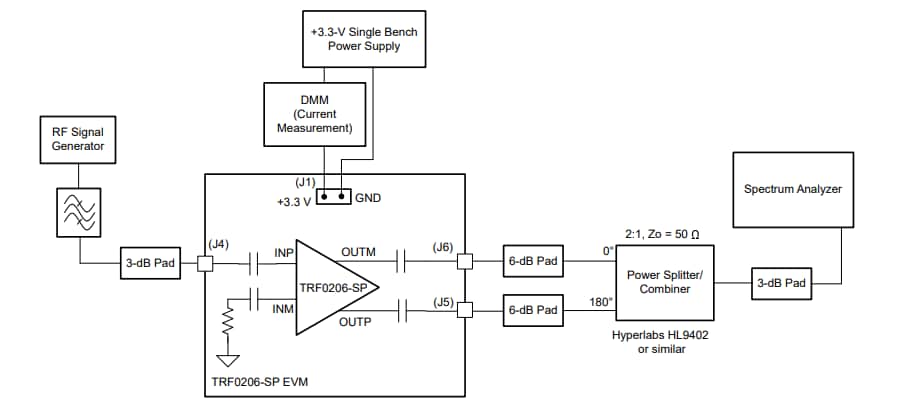

Einton-Einstellung

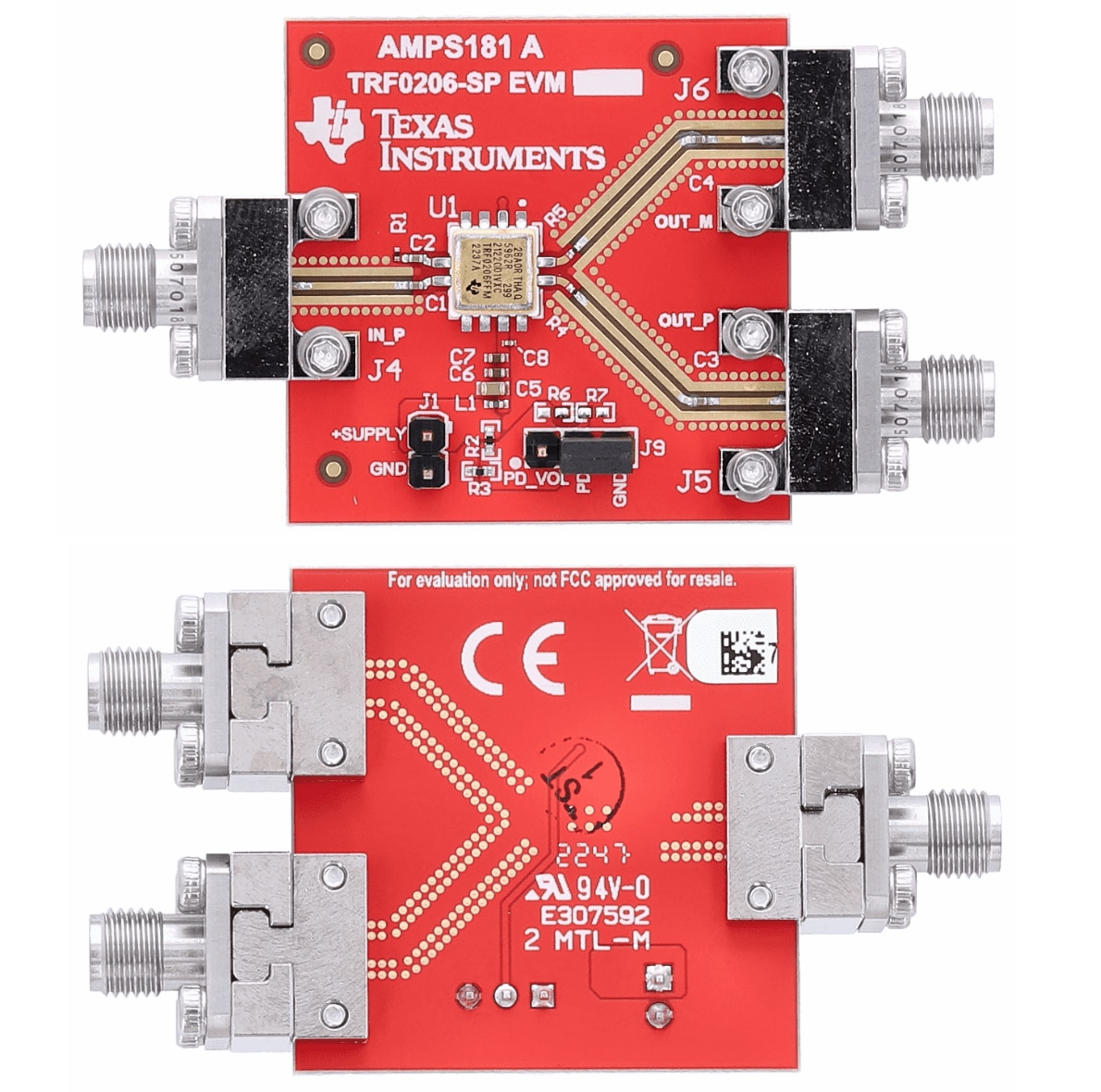

PCB-Layout
