Texas Instruments TPSM8A29EVM Wandler-Evaluierungsmodul
Das Texas Instruments TPSM8A29EVM Wandler-Evaluierungsmodul (EVM) ermöglicht Benutzern die Evaluierung des TPSM8A29. Der TPSM8A29 ist ein 15-A-Abwärtswandler mit einer integrierten Induktivität, wodurch eine kleine Lösungsgröße und eine schnelle Designzeit ermöglicht wird. Der Standard-Ausgangsspannungsbereich beträgt 0,8 V bis 5,0 V mit einer flexiblen Anordnung von Ausgangskondensatoren. Der TPSM8A29EVM ist für den Betrieb mit einer Eingangsspannung von 4 V bis 16 V konfiguriert. Eine große Auswahl von Ausgangsspannungen (0,8 V bis 5 V) kann mit der mitgelieferten Stiftleiste konfiguriert werden. Drei verschiedene Schaltfrequenzen (600 kHz, 800 kHz, 1 MHz) sowie der erzwungene Dauerleitungsmodus (FCCM) oder der diskontinuierliche Leitungsmodus (DCM) werden ebenfalls mit der mitgelieferten Stiftleiste konfiguriert.
Mehrere Testpunkte sind auf dem TPSM8A29EVM von Texas Instruments enthalten, um die Messung und Evaluierung der Geräteleistung zu erleichtern. Mehrere weitere Testpunkte können zur Überwachung von Steuersignalen oder zur Verwendung von externen Eingangssteuersignalen zum TPSM8A29 verwendet werden. Der große Eingangsspannungsbereich, der Ausgangsspannungsbereich, der Hochstromausgang, die kleine Lösungsgröße und die flexiblen Betriebsmodi des TPSM8A29 machen den TPSM8A29 zu einer ausgezeichneten Wahl für eine große Auswahl von Branchen.
Merkmale
- Integrierte Induktivität und n-Kanal-Leistungs-MOSFETs
- D-CAP3-Steuertopologie für ein schnelles Einschwingverhalten und keine externe Kompensation
- Schaltfrequenz von 600 kHz, 800 kHz oder 1 MHz mit wählbarem FCCM-/DCM-Betrieb
- Optionaler Fernsensor
Verwandte Produkte
Texas Instruments TPSM8A28 15-A-Abwärtsleistungsmodul
Kleine und integrierte Induktivität mit hohem Wirkungsgrad und grundlegenden passiven Bauelementen.

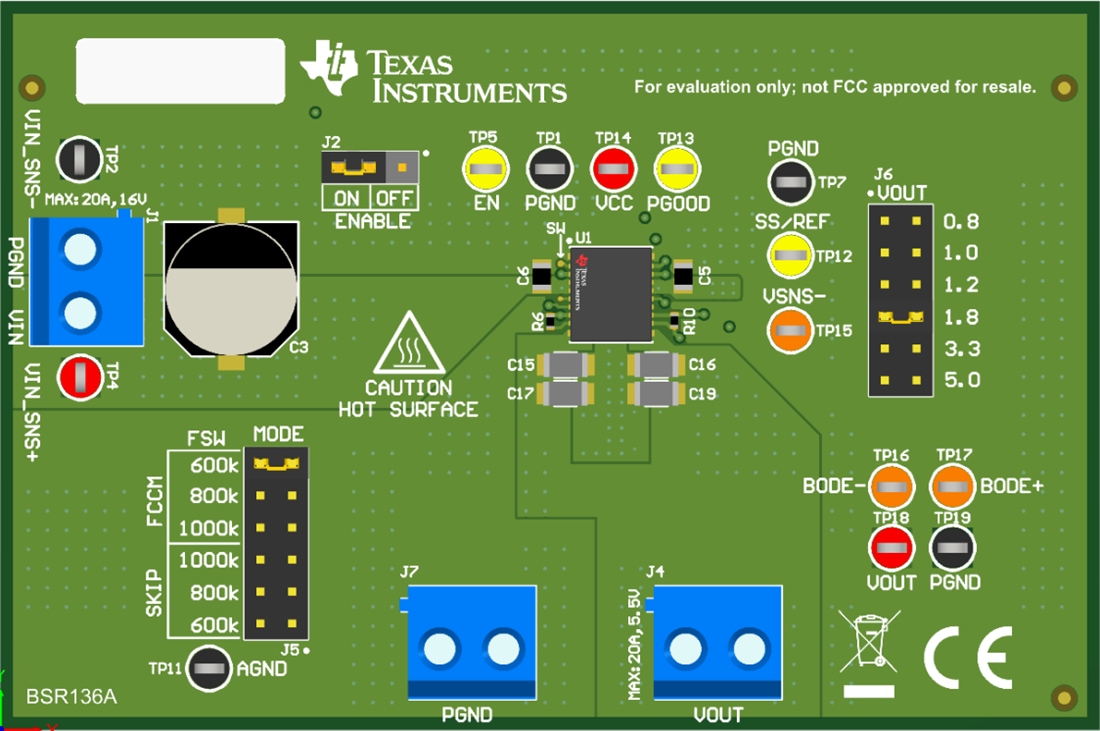

Board-Layout
Veröffentlichungsdatum: 2021-08-18
| Aktualisiert: 2025-03-05
