Texas Instruments TPSM8663x Synchrone Abwärtsleistungsmodule

Die synchronen Abwärtsleistungsmodule TPSM8663x von Texas Instruments bieten einen hohen Wirkungsgrad, einen Hochspannungseingang und eine hohe Benutzerfreundlichkeit. Die Module integrieren Leistungs-MOSFETs, eine geschirmte Induktivität und grundlegende passive Bauelemente, wodurch die Designgröße reduziert wird.

Der TPSM8663x verfügt über einen breiten Betriebseingangsspannungsbereich von 4,5 V bis 28 V und eignet sich damit hervorragend für Systeme, die von Strombusschienen mit 12 V, 19 V und 24 V gespeist werden. Die Bauteile unterstützen einen Dauerausgangsstrom von bis zu 6 A mit einer Ausgangsspannung zwischen 0,6 V und 13 V. Der TPSM8663x verwendet den DCAP3-Steuermodus, um ein schnelles Einschwingverhalten, eine gute Netz- und Lastregelung zu liefern, ohne dass eine externe Kompensation erforderlich ist, und unterstützt Ausgangskondensatoren mit niedrigem äquivalenten Serienwiderstand (ESR), wie z. B. MLCC.

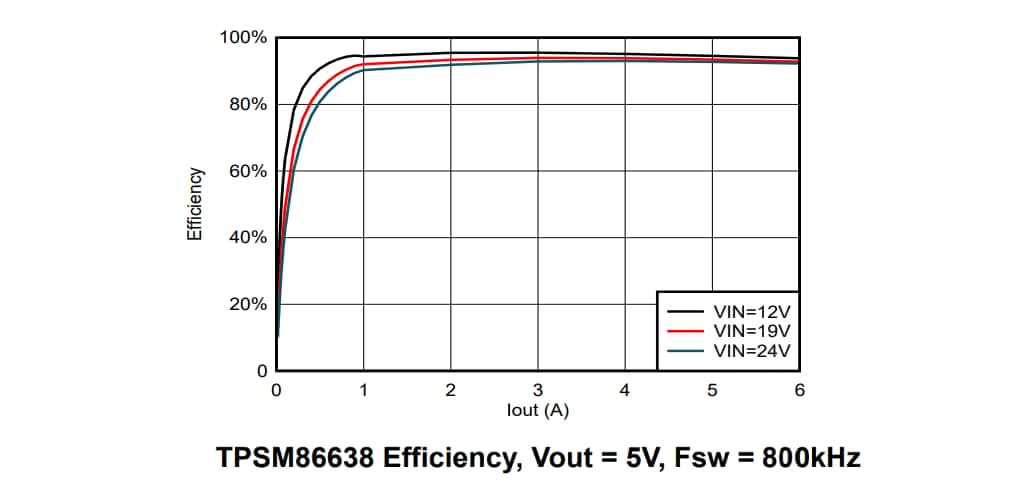

Der TPSM86638 arbeitet bei geringer Last im erzwungenen kontinuierlichen Leitungsmodus (FCCM) und hält eine niedrigere Ausgangswelligkeit unter allen
Lastbedingungen aufrecht. Der TPSM86637 arbeitet im Eco-Modus, um einen hohen Wirkungsgrad bei geringer Last zu erreichen.

Der TPSM8663x bietet vollständige nicht-verriegelte OV- (Unterspannung), UV- (Unterspannung), OC- (Überstrom), OT- (Übertemperatur) und UVLO-Schutzfunktionen (Unterspannungssperre) sowie Power-Good-Anzeige- und Ausgangsentladungsfunktionen.

Der TPSM8663x ist in einem 19-poligen HotRod-QFN-Gehäuse von 5,0 mm × 5,5 mm untergebracht; die spezifizierte Sperrschichttemperatur beträgt -40 °C bis 150 °C.

Merkmale

4,5 V bis 28 V Eingangsspannungsbereich
0,6 V bis 13 V Ausgangsspannungsbereich
6 A Dauerausgangsstromfähigkeit
Integrierte MOSFETs, Induktivitäten und grundlegende passive Bauteile
0,6 V ±1 % Referenzspannung bei 25 °C
D-CAP3™-Steuermodus für schnelles Einschwingverhalten
TPSM86638 mit FCCM für pseudo-feste Frequenz mit niedrigerer Ausgangswelligkeit
TPSM86637 mit Eco-Modus für einen hohen Wirkungsgrad bei niedriger Last

Einstellbare Sanftanlaufzeit durch SS-Kondensator
Integrierte Ausgangsentladungsfunktion
Wählbare Schaltfrequenz 800 kHz und 1.200 kHz
Power-Good-Anzeige zur Überwachung der Ausgangsspannung
Bis zu 98 % Einschaltdauer möglich
Nicht-verriegelte Schutzfunktionen für UV, OV, OT und UVLO
Sperrschicht-Betriebstemperatur: -40 °C bis +150 °C
19-poliges QFN-HotRod™-Gehäuse, 5,0 mm × 5,5 mm

Applikationen

Industrieapplikationen
- Applikationen im medizinischen Bereich
- Fabrikautomation und -steuerung (IPC, Robotik)
- Prüf- und Messtechnik
- Professionelles Audio/Video
Platzsparendes POL für Strombusanwendungen mit 12 V, 19 V und 24 V
