Texas Instruments TPSM656x0 DC/DC-Leistungsmodule

Texas Instruments TPSM656x0 DC/DC-Leistungsmodule umfassen Leistungs-MOSFETs, eine integrierte Induktivität und passive Bauelemente in einem kompakten und benutzerfreundlichen erweiterten 19-Pin-HotRod™-QFN-Gehäuse von 5,8 mm x 5,2 mm x 2,93 mm. Die Produktfamilie der synchronen DC/DC-Abwärts-Eingangsleistungsmodule von 3 A, 2 A, 1 A und 65 V (70-V- tolerant) bietet eine einstellbare Ausgangsspannung von 1 V bis 24 V sowie per Pin wählbare feste Ausgangsspannungen von 3,3 V und 5 V. Um diese Funktionen zu ermöglichen, verwendet der TPSM656x0 die ZEN 1 -Technologie, um schnell und einfach ein Low-EMI-Design in einem kleinen PCB-Footprint zu implementieren.

Die TI TPSM656x0 Module benötigen die Eingangs- und Ausgangsfilterkondensatoren, um das Design fertigzustellen und die Auswahl der Magnete und der Kompensationsteile aus dem Designprozess zu eliminieren. Ein per Pin wählbares ±5 % oder ±10 % DRSS (Dual-Random Spread Spectrum) reduziert die Spitzenemissionen signifikant durch die Kombination aus dreieckiger und pseudozufälliger Modulation, während die Ausgangsspannungswelligkeit sehr niedrig gehalten wird.

Merkmale

  • Fähig für die funktionale Sicherheit
    • Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen ist verfügbar
  • Vielseitiges synchrones Abwärts-DC/DC-Modul
    • Integrierte MOSFETs, Induktivität, Kondensatoren und Regler
    • Eingangsspannungsbereich von 3 V bis 65 V
    • Eine kurze On-Zeit von 40 ns ermöglicht die Umwandlung von 36 V zu 3,3 V bei 2,2 MHz
    • Sperrschichttemperaturbereich von -40 °C bis +150 °C
    • 5,80 mm x 5,20 mm x 2,93 mm verbessertes HotRod™ QFN-Gehäuse mit freiliegender Induktivität
    • 400 kHz und 2,2 MHz Pin-konfigurierbar
  • ZEN 1 Switcher-Technologie
    • Für Anforderungen für extrem niedrige EMI optimiert
    • Unterstützt die Einhaltung der CISPR 32 Klasse B
    • Modus Pin-konfigurierbar, ±5 % oder ±10 % DRSS (Dual-Random Spread Spectrum), Reduzierung der Emissionsspitzen
    • Verbessertes HotRod QFN-Gehäuse mit symmetrischer Pinbelegung
    • Frequenz einstellbar von 300 kHzz bis 2,2 MHzz
    • Integrierte VIN-, VCC- und BOOT-Kondensatoren
    • Pin-konfigurierbarer AUTO- oder FPWM-Betrieb
  • Extrem hoher Wirkungsgrad über den Volllastbereich
    • Spitzenwirkungsgrad von >92 % bei 24 VIN, 5 VOUT, 400 kHz
    • 2,1 µA typischer PFM Nulllast-Eingangsstrom
  • Optionen für Ausgangsspannung und -strom
    • Feste Ausgangsausführungen von 3,3 V oder 5 V VOUT
    • Einstellbare Ausgangsspannung von 1 V bis 24 V
    • Ausgangsstrom-Optionen von 3 A, 2 A, 1 A
  • Inhärente Schutzfunktionen für ein robustes Design
    • Präzisionsfreigabeeingang und Open-Drain-Power-Good-Anzeige für Sequenzierung, Steuerung und VIN-UVLO
    • Überstromschutz und thermischer Abschaltschutz
  • Erstellung eines benutzerdefinierten Designs mit dem TPSM656x0 mit WEBENCH® Power Designer

Applikationen

  • Industrie-Transportsysteme
  • Fabrikautomatisierung und Steuerungssysteme
  • Bildgebende Systeme im medizinischen Bereich
  • Prüf- und Messsysteme
  • Luft- und Raumfahrt und Verteidigung
  • Gebäudeautomation
  • Stromzufuhr
  • Robotik

Vereinfachtes Schaltschema

Schaltplan - Texas Instruments TPSM656x0 DC/DC-Leistungsmodule

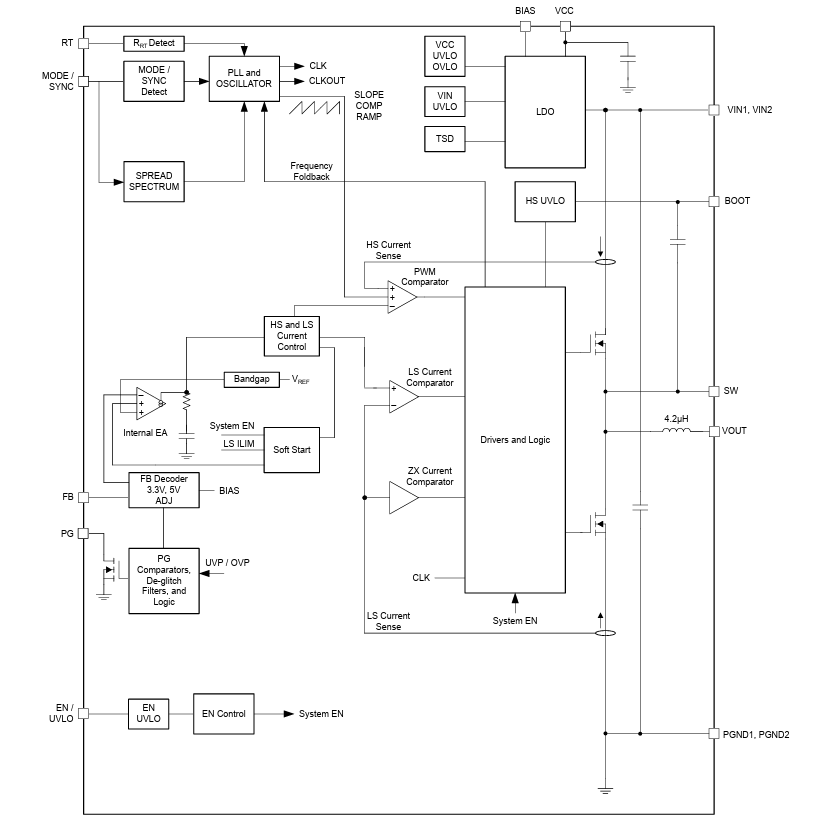

Funktionales Blockdiagramm

Blockdiagramm - Texas Instruments TPSM656x0 DC/DC-Leistungsmodule
