Texas Instruments TPS929120-Q1 40-V-High-Side-LED-Treiber für Fahrzeuge
Der Texas Instruments TPS929120-Q1 Automotive-High-Side-LED-Treiber mit 40 V und FlexWire-Schnittstelle ist ein 12-Kanal-High-Side-LED-Treiber mit 40 V, der den 8-Bit-Ausgangsstrom und das 12-Bit-PWM-Tastverhältnis regelt. Der TPS929120-Q1 erfüllt mehrere Regulierungsanforderungen mit LED-Unterbrechungs-, Kurzschluss-zu-Masse- und Einzel-LED-Kurzschluss-Diagnosefunktionen. Der konfigurierbare Watchdog legt automatisch ausfallsichere Zustände fest, wenn die MCU-Verbindung verloren geht und der TSP929120-Q1 kann mit dem programmierbaren EEPROM für verschiedene Applikationsszenarien flexibel eingestellt werden.
LED-Treiber mit digitalen Schnittstellen sind unerlässlich, um pixelgesteuerte Beleuchtungsapplikationen effektiv zu betreiben. Bei der Außenbeleuchtung befinden sich mehrere Lampenfunktionen in der Regel auf verschiedenen Leiterplatten, die mit externen Kabeln verbunden sind. Mit einem herkömmlichen Single-Ended Schnittstelle ist es schwierig, die strengen Anforderungen von EMC zu erfüllen.
Die UART-basierte FlexWire-Schnittstelle des TPS929120-Q1 von Texas Instruments ermöglicht die Kommunikation über große Entfernungen außerhalb des Fahrzeugs ohne Beeinträchtigung der EMC durch eine dem Industriestandard entsprechende CAN-Basisschicht.
Merkmale
- AEC-Q100-qualiziert für Fahrzeuganwendungen
- Temperaturklasse 1 (-40 °C bis +125 °C, TA)
- Geeignet für funktionale Sicherheit
- Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen ist verfügbar
- 12-Kanal-Präzisions-High-Side-Stromausgang
- Versorgungsspannung: 4,5 V bis 40 V
- Bis zu 75 mA Kanalstrom über einen Widerstand eingestellt
- Globale 2-Bit-, unabhängige 6-Bit-Stromeinstellung
- Hohe Stromgenauigkeit < ±5 % bei 5 mA bis 75 mA
- Hohe Stromgenauigkeit < ±10 % bei 1 mA
- Geringer Spannungsabfall: 500 mV bei 50 mA
- Unabhängige 12-Bit-PWM-Verdunkelung
- Programmierbare PWM-Frequenz von bis zu 20 kHz
- Lineare und exponentielle Verdunkelungsmethode
- Flexwire-Steuerschnittstelle
- Taktfrequenz von bis zu 1 MHz
- Maximal 16 Bauteile an einem FlexWire-Bus
- Bis zu 8 Byte Datenübertragung auf einmal
- 5-V-LDO-Ausgang zur Versorgung des CAN- Einschwinger-Prüfkopf
- Diagnose- und Schutzfunktionen
- Programmierbarer ausfallsicherer Zustand
- LED-Unterbrechungserkennung
- LED-Kurzschlusserkennung
- Einzel-LED-Kurzschlussdiagnose
- Programmierbare Erkennung von Niedrigversorgung
- Open-Drain-ERR für Fehleranzeige
- Watchdog und CRC für Flexwire-Schnittstelle
- 8-Bit-ADC für die Messung der Pinspannung
- Übertemperaturschutz
Applikationen
- Automotive-Heckleuchten
- Automotive-Scheinwerfer
- Automotive-Innenbeleuchtung
- Display von Automotive-Kombiinstrumenten

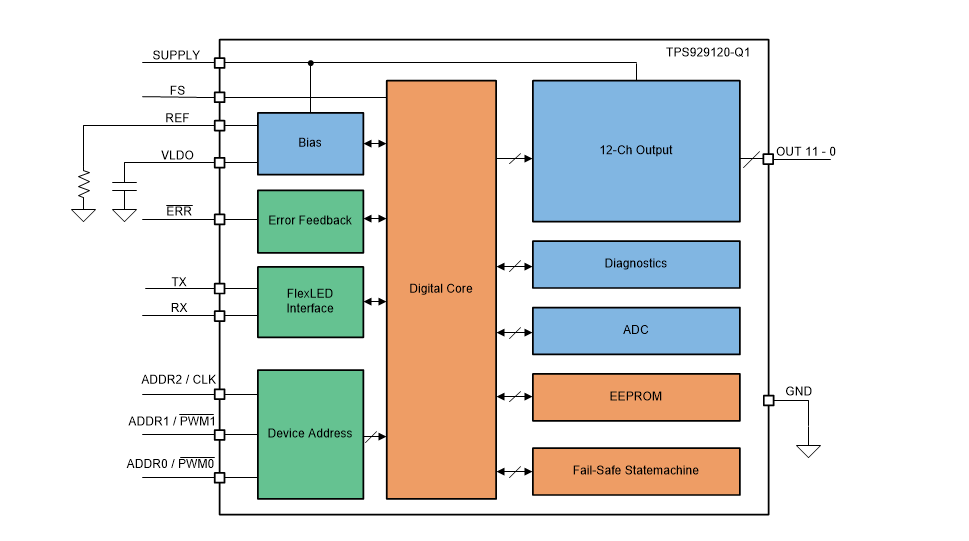

Blockdiagramm
Verwandtes Development Tool
Texas Instruments TPS929120EVM Evaluierungsmodul
Evaluiert die Funktionsweise und das Betriebsverhalten des TPS929120-Q1 LED-Treibers.
