Texas Instruments TPS7H6013EVM-CVAL GATE Driver Evaluierungsmodul
Das TPS7H6013EVM-CVAL Gate-Treiber Evaluierungsmodul (EVM) von Texas Instruments hilft Anwendern, das TPS7H6013-SP Gerät zu evaluieren. TPS7H6013-SP ist ein strahlengeschützter, QMLV 60 V Halbbrücken-GaN-Gate-Treiber. Das Board akzeptiert einen Eingang von bis zu 45 V und ermöglicht es Benutzern, die Zuverlässigkeit des TPS7H6013-SP zu testen, indem sie einen GaN FET ansteuern. Standardmäßig ist das Evaluierungsmodul so eingestellt, dass es mit dem PWM-Modus von Texas Instruments TPS7H6013-SP arbeitet, der ein Schaltsignal als Eingang akzeptiert und intern ein komplementäres Signal erzeugt.
Merkmale
- Wählbarer Eingangsverriegelungsschutz im unabhängigen Eingangsmodus
- Geteilte Ausgänge für einstellbare Ein- und Ausschaltzeiten
- 25 ns typische Laufzeitverzögerung im unabhängigen Eingabemodus
- 1,5 A Spitzenstrom der Quelle, 3 A Spitzenstrom der Senke
Applikationen
- Kommunikationsnutzlast
- Befehls- und Datenverarbeitung
- Elektrisches Stromversorgungssystem für Satelliten
- Weltraumsatellitenpunkt der Lastversorgung für FPGA-Core-Spannungsschienen

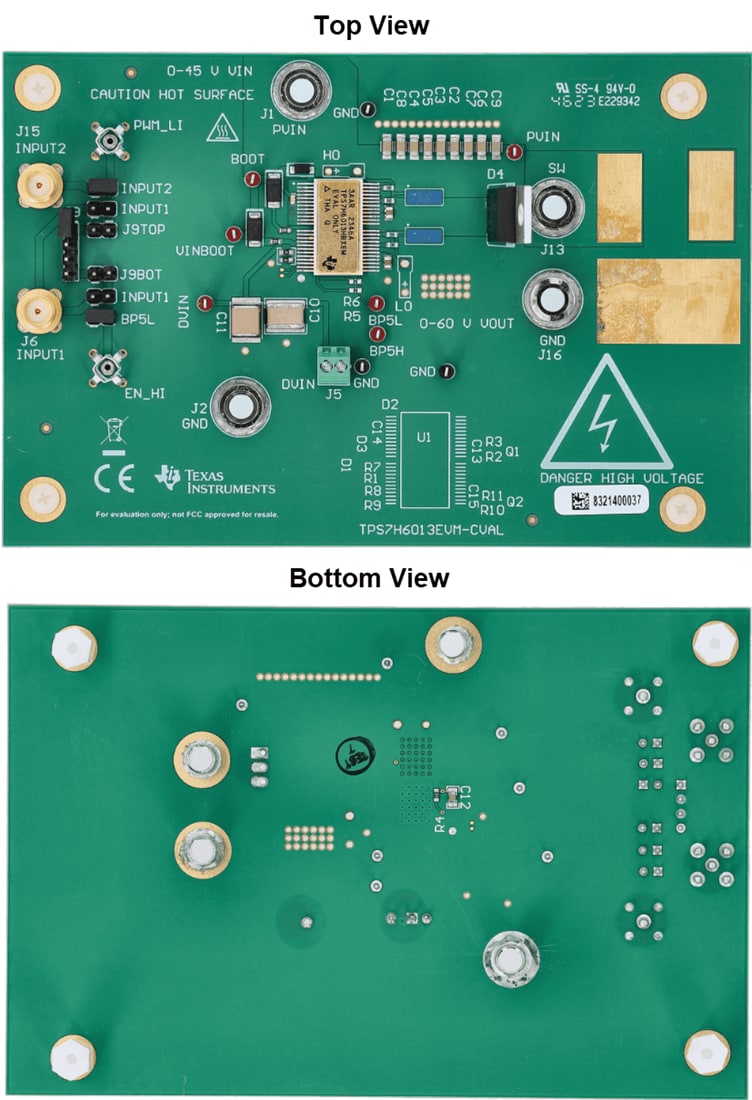

Board-Layout
Zugehörige EVMs
Texas Instruments TPS7H60x5EVM Evaluierungsmodule
Entwickelt, um die TPS7H60x5-SEP Gate-Treiber schnell und einfach zu demonstrieren.
Texas Instruments TPS7H6003EVM-CVAL Evaluierungsmodul
Akzeptiert einen Eingang bis zu 150 V, um die Zuverlässigkeit des TPS7H6003-SP durch den Antrieb des EPC2307 zu testen.
Texas Instruments TPS7H6023EVM-CVAL Treiber-Evaluierungsmodul
Testen und bewertet den TPS7H6023-SP, einen strahlungsgeschützten 22 V Halbbrücken-GaN-Gate-Treiber.
