Texas Instruments TPS7A94EVM-046 Regler-Evaluierungsmodul (EVM)
Das Texas Instruments TPS7A94EVM-046 Regler-Evaluierungsmodul (EVM) unterstützt Designingenieure beim Evaluieren der Funktionsweise und des Betriebsverhaltens des TPS7A94 Linearreglers für einen möglichen Einsatz in Schaltungsapplikationen des Benutzers. Die TPS7A94EVM-046 Konfiguration von Texas Instruments enthält einen einzelnen rauscharmen Linearregler mit kleiner Größe für viele Applikationen. Der Regler kann bei einer niedrigen Dropout-Spannung von V IN zu VOUT eine Last von bis zu 1 A liefern. Für Stabilität verwenden Sie eine minimale herabgesetzte Ausgangskapazität von 4,7 μF (oder größer) bis zu einem Maximum von 1 mF.
Merkmale
- 1 % Genauigkeit über Leitung, Last und Temperatur
- 0,4 μVRMS (10 Hz bis 100 kHz) extrem niedriges Ausgangsrauschen
- Niedriger Dropout (LDO): 00 mV (max) bei 1 A
- Schnelles Einschwingverhalten
- Einstellbare Einschaltstromregelung
Weitere Ressourcen

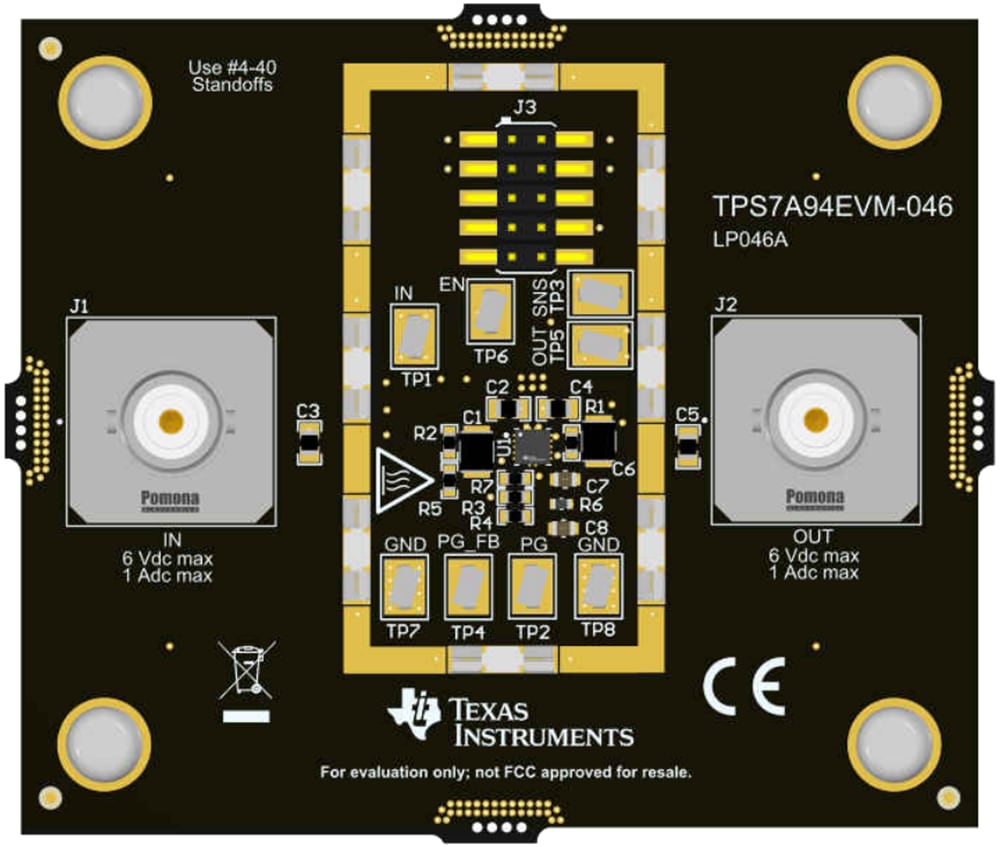

Board-Layout
Verwandtes Produkt
Texas Instruments TPS7A94 HF-Spannungsregler mit extrem hohem PSRR
Rauscharmer Low-Dropout-Spannungsregler, der 1 A mit nur 200 mV des maximalen Dropouts beziehen kann.
Veröffentlichungsdatum: 2021-11-10
| Aktualisiert: 2025-02-27
