Texas Instruments TPS715 LDO-Spannungsregler
Texasinstruments TPS715 LDO-Spannung Regler sind Bauteile mit niedrigem Ruhe Strom, die über die Vorteile eines großen Eingangsspannungsbereichs und eines stromsparenden Betriebs in einem miniaturisierten Gehäuse verfügen. Der TPS715 ist für batteriebetriebene Anwendungen und als Power-Management-Zusatz zu Mikrocontrollern mit niedrigem Stromverbrauch konzipiert.
Die TPS715 LDO-Spannungsregler von TI bieten feste und einstellbare Versionen. Die einstellbare Version enthält Rückkopplungswiderstände zur Einstellung der Ausgangsspannung von 1,205 V bis 15 V für mehr Flexibilität oder höhere Ausgangsspannungen.
Der TPS715 unterstützt einen niedrigen Dropout von 415mV, typischerweise bei einem Laststrom von 50mA. Der niedrige Ruhestrom (typisch 3,2μA) ist über den gesamten Bereich des Ausgangslaststroms (0mA bis 50mA) stabil. Zusätzlich verfügt der TPS715 über einen internen Softstart, um den Einschaltstrom zu senken. Die im Bauteil eingebaute Überstrombegrenzung schützt im Falle eines Lastkurzschlusses oder eines Fehlers.
Merkmale
- Eingangsspannungsbereich von 2,5 V bis 24 V (30 V max. nur für neuen Chip TPS709)
- Verfügbare Ausgangsspannungsoptionen:
- 1,8 V bis 5 V Fest
- 1.205 V bis 15 V Einstellbar
- Ausgangsstrom bis 50 mA
- Sehr niedriger IQ von 3,2 μA bei einem Laststrom von 50 mA
- Stabil mit Ausgangskondensator ≥ 0,47 μF
- Überstromschutz
- 5-Pin SC70 (DCK) Gehäuse
- Sperrschicht-Betriebstemperatur: -40 °C bis + 125 °C
Applikationen
- Haus- und Gebäudeautomatisierung
- Automatisierung und Zahlung im Einzelhandel
- Netzinfrastruktur
- Medizinische Applikationen
- Beleuchtungsapplikationen
Dazugehörige Development Tools
Texas Instruments TPS715EVM-074 Evaluierungsmodul
Erleichtert die Funktionsweise und das Betriebsverhalten der Linearregler für den Einsatz in ihrer Schaltungsapplikation.
Texas Instruments TIEVM-HV-1PH-DCAC Wechselrichter-Referenzdesign
Implementiert eine einphasige Wechselrichtersteuerung (DC/AC) mit dem C2000 F28377D Mikrocontroller.

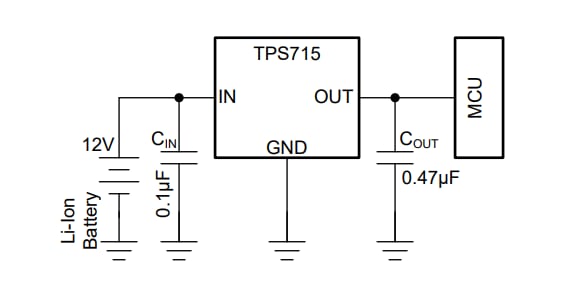

Typischer Applikationsschaltplan
Ruhestrom vs Laststrom
