Texas Instruments TPS65680 Konfigurierbarer 18-Kanal-Pegelwandler

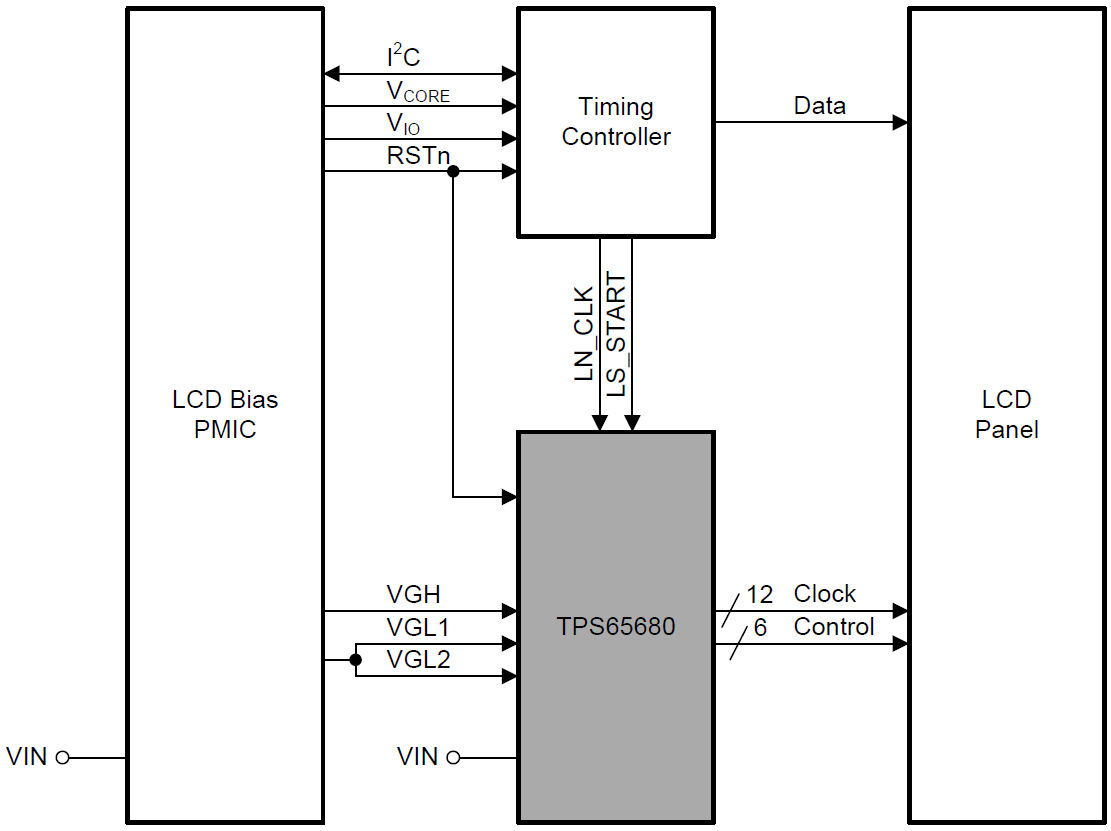

Der Texas Instruments TPS65680 konfigurierbare 18-Kanal-Pegelwandler ist eine vollständig programmierbare Hochspannungs-Pegelwandlerlösung für LCD-Anzeigen. Dieses Bauteil unterstützt bis zu zwölf Hochspannungs-Taktausgänge in der Ladeverteilungs- oder Gatespannungsshaping-Konfiguration und sechs Hochspannungs-Steuerausgänge für die Erzeugung von Einschalt-, Lösch-/Reset-, Niederfrequenz-ODD/EVEN-Signalen und Anzeige-Entladung. Der Taktausgang wird vom Pegelwandler selbst generiert und basiert auf einer durch den Benutzer programmierbaren Mustersequenz und erfordert nur zwei Verbindungen zum Takt-Controller: einen Leitungstakt und einen Startimpuls, der den Beginn eines neuen Rahmens anzeigt. Diese beiden Signale können zwischen mehreren TPS65680 Bauteilen in Applikationen aufgeteilt werden, die eine höhere Anzahl von Ausgangskanälen erfordern, als ein Bauteil generieren kann.
