Texas Instruments TPS65223-Q1 Leistungsmanagement-IC (PMIC)
Das Texas Instruments TPS65223-Q1 Leistungsmanagement-IC (PMIC) ist zur Erfüllung der Leistungsmanagement-Anforderungen von Prozessoren und Plattformen in verschiedenen sicherheitsrelevanten Applikationen ausgelegt. Der Umgebungstemperaturbereich von -40°C bis +125°C macht den PMIC ideal für verschiedene Fahrzeuganwendungen. Der TI TPS65223-Q1 verfügt über vier DC/DC-Abwärtswandler. Darüber hinaus verfügt das Bauteil über drei Low-Dropout-Regler (LDO), die auch als Lastschalter verwendet werden können.
Merkmale
- Für Fahrzeuganwendungen zugelassen
- Mit den folgenden Ergebnissen gemäß AEC-Q100 qualifiziert:
- 3 V bis 5,5 V Eingangsversorgung
- -40 °C bis +125 °C Umgebungstemperatur Temperaturklasse 1
- HBM-Klassifikation Stufe 2
- CDM-Klassifikation Stufe C4A
- Konform mit der funktionalen Sicherheit
- Für Funktionssicherheitsapplikationen ausgelegt
- Dokumentation zur Unterstützung des ISO26262-Systemdesigns verfügbar
- Dokumentation zur Unterstützung des IEC61508-Systemdesigns verfügbar
- Systematische Integrität bis ASIL-D
- Systematische Integrität bis SIL-3
- Hardware-Integrität von bis ASIL-B
- Hardware-Integrität von bis zu SIL-2
- Unterspannungs- und Überspannungswächter sowie eine Strombegrenzung auf allen Ausgangsversorgungsschienen
- Unterspannungs- und Überspannungswächter für zwei externe Versorgungsschienen und für die Eingangsversorgung
- Watchdog (Trigger oder Q&A)
- Fehlersignalüberwachung (Pegel oder PWM)
- Temperaturwarnung und Überhitzungsschutz
- Integrierter Selbsttest auf Spannungswächtern
- BUCK1 + BUCK2 DC/DC-Abwärtswandler mit hohem Wirkungsgrad
- 0,5 V bis 3,3 V Ausgangsspannung
- 3,5 A Ausgangsstrom
- 2,2 MHz oder 4,4 MHz Schaltfrequenz
- BUCK3+BUCK4 DC/DC-Abwärtswandler mit hohem Wirkungsgrad
- 0,5 V bis 3,3 V Ausgangsspannung
- 2,4 A Ausgangsstrom
- 2,2 MHz oder 4,4 MHz Schaltfrequenz
- Zwei Low-Dropout-Linearregler (LDO) mit konfigurierbarem Lastschaltermodus
- 0,6 V bis 3,3 V in LDO-Modus-Ausgangsspannung
- 400 mA Ausgangsstrom
- Ein Low-Dropout-Linearregler (LDO) mit rauscharmer Leistung und einem konfigurierbaren Lastschaltermodus
- 1,2 V bis 3,3 V in LDO-Modus-Ausgangsspannung
- 300 mA Ausgangsstrom
- Sechs konfigurierbare Universal-Input-Output-Pins (GPIO), Reset- und sichere Zustands-Ausgänge
- Ein 12-bit-ADC
- OTP-konfigurierbare Leistungssequenz
- 36-pin, 5 mm x 6 mm, QFN-Gehäuse, 0,5 mm Rastermaß
Applikationen
- Prozessoren wie AM62A3-Q1, AM62A3, AM62A7-Q1, AM62A7, AM67, AM62P(-Q1), AM62D (-Q1), AM275, TDA4VEN, TDA4AEN oder Prozessoren anderer Anbieter
- Automotive-Infotainment und digitale Kombiinstrumente, eMirror, Camera Mirror System (CMS)
- Fahrerüberwachungssystem (DMS), Präsenzüberwachungssystem (OMS), FAS-Frontkamera
- Industrielle Steuerung und Automatisierung, Machine-Vision-Kamera, autonome mobile Roboter (AGV/AMR)

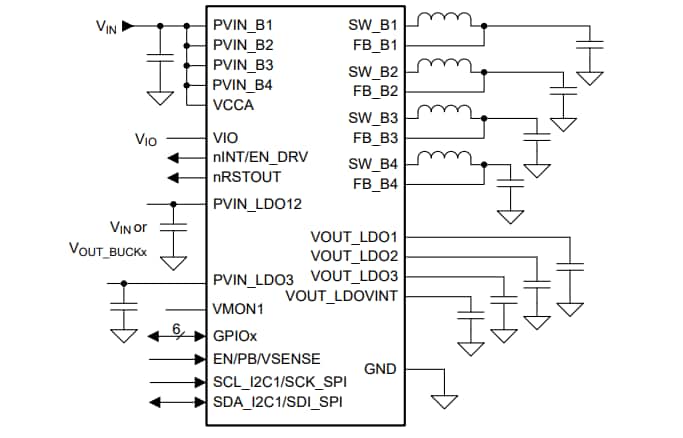

Vereinfachte Applikation
