Texas Instruments TPS62992-Q1 Automotive-Abwärtswandler
Der Texas Instruments TPS62992-Q1 Automotive-Abwärtswandler verfügt über einen hohen Wirkungsgrad und eine hohe Flexibilität in einer kleinen Gehäusegröße, die einfach zu verwenden ist. Der TPS62992-Q1 bietet eine wählbare Schaltfrequenz von 2,5 MHz oder 1,0 MHz, die mit kleinen Induktivitäten ein schnelles Einschwingverhalten ermöglicht. Das Bauelement liefert eine hohe VOUT-Genauigkeit von ±1,5 % über den gesamten Betriebstemperaturbereich und eine verbesserte Lasttransientenleistung mit der DCS-Control-Topologie. Der große Eingangsspannungsbereich von 3 V bis 10 V unterstützt eine große Auswahl von Nenneingängen, wie 9-V-Versorgungsschienen, Einzellen- oder Mehrzellen-Lithiumionen und 5-V- oder 3,3-V-Schienen.
Der TPS62992-Q1 Automotive-Abwärtswandler von TI wechselt bei leichten Lasten automatisch in den Stromsparmodus (wenn die automatische PFM oder PWM ausgewählt wird), um einen hohen Wirkungsgrad aufrechtzuerhalten. Darüber hinaus verfügt das Bauteil über einen niedrigen typischen Ruhestrom von 4 µA, um einen hohen Wirkungsgrad bei sehr kleinen Lasten zu bieten. Der AEE liefert, wenn aktiviert, einen hohen Wirkungsgrad über VIN, VOUT und Laststrom. Das Bauteil enthält einen MODE-/Smart-CONF-Eingang zur Einstellung des internen/externen Teilers, der Schaltfrequenz, der Ausgangsentladung und des automatischen Stromsparmodus oder des erzwungenen PWM-Betriebs.
Merkmale
- AEC-Q100-qualifiziert für Fahrzeuganwendungen:
- Temperaturklasse 1 von -40°C bis +125 °C, TA
- HBM-ESD-Bauteilklassifizierung Stufe 2
- CDM-ESD-Bauteilklassifizierung Stufe C4B
- Fähig für die funktionale Sicherheit
- Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen ist verfügbar
- ErweiterterTJ-Bereich von bis zu +165 °C
- DCS-Control-Topologie mit hohem Wirkungsgrad
- RDS(ON) von 62 mΩ High-Side und 22 mΩ Low-Side
- Nahtloser PWM-/PFM-Übergang
- Interne Kompensation
- Niedriger IQ: 4 µA (typisch)
- Dauerausgangsstrom: bis zu 2 A
- Ausgangsspannungsgenauigkeit über Temperatur: ±1,5 %
- Konfigurierbare Ausgangsspannungsoptionen:
- Externer VFB-Teiler: 0,6 V bis 5,5 V
- InternerVSET-Teiler
- 16 Optionen zwischen 0,4 V und 5,5 V
- Flexibilität über den MODE/S-CONF-Pin
- Schaltfrequenz: 2,5 MHz oder 1,0 MHz
- Erzwungener PWM- oder automatischer PFM (Stromsparmodus) mit dynamischer Moduswechseloption
- Ausgangsentladung Ein und Aus
- Kein externer Bootstrap-Kondensator erforderlich
- Überstrom- und Übertemperaturschutz
- Modus für 100%-Tastverhältnis
- Präziser Freigabeeingang
- Einstellbarer Soft-Start und Verfolgung
- Power-Good-Ausgang
- Optimierte Pinbelegung für Einzelschicht-Routing
- Benetzbares VQFN-Gehäuse von 2,2 mm x 2,0 mm mit einem Rastermaß von 0,5 mm
- Erstellen Sie mit dem WEBENCH® Power Designer ein benutzerdefiniertes Design mit dem TPS62992-Q1
Applikationen
- FAS
- Karosserieelektronik und Beleuchtung
- Infotainment- und Kombi-Systeme
- Hybrid-, Elektro- und Antriebsstrangsysteme
Vereinfachter Schaltplan

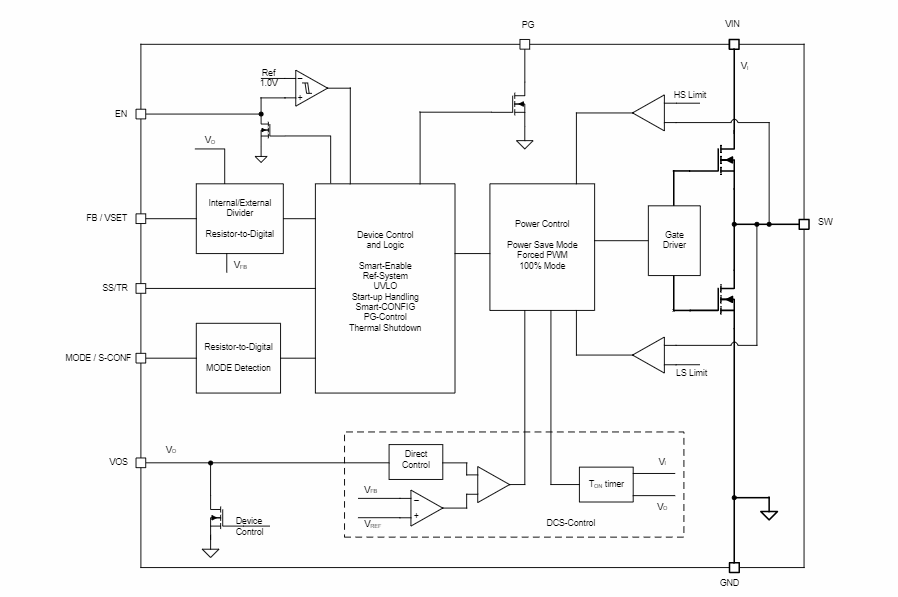

Funktionsblockdiagramm
