Texas Instruments TPS59632-Q1 Treiberloser Abwärtsregler
Der dreiphasige treiberlose Abwärtsregler TPS59632-Q1 von Texas Instruments verfügt über fortschrittliche Funktionen wie die D-CAP+™-Regelungsarchitektur mit Ausgangsspannungsüberschwingungsreduktion (OSR) und Unterschwingungsreduktion (USR). Diese Funktionen sorgen für ein schnelles Einschwingverhalten, die niedrigste Ausgangskapazität und einen hohen Wirkungsgrad. Das Bauelement unterstützt I2C für die dynamische Ausgangsspannungssteuerung, Phasenmanagement für einen optimierten Wirkungsgrad und Stromüberwachungstelemetrie. Der MOSFET-Gate-Treiber TPS59603-Q1 wurde als Ergänzung zu diesem Regler entwickelt, um die MOSFETs der synchronen Abwärtswandler-Endstufe zu steuern. Der TPS59632-Q1 von Texas Instruments hat ein platzsparendes, thermisch verbessertes 32-poliges QFN-Gehäuse mit einer Größe von 5 mm x 5 mm und einem Pitch von 0,5 mm. Er ist für den Betrieb zwischen -40 °C und 125 °Causgelegt.
Merkmale
- AEC-Q100-qualifiziert für Fahrzeuganwendungen
- -40 °C bis 125 °C Temperaturklasse 1
- Human-Body-Model-ESD-Bauteilklassifikation Stufe H2
- Charged-Device-Model-ESD-Bauteilklassifikation Stufe C3B
- Wählbare Phasenzahl: 3, 2 oder 1
- Umwandlungs-Spannungsbereich von 2,5 V bis 24 V (abhängig von Phasenzahl, Schaltfrequenz und maximalen Ausgangsspannungsbegrenzungen)
- 7-Bit-DAC-Spannungsbereich: 0,50 V bis 1,52 V
- Voreingestellter Boot mit DAC-Spannung von 0,800 V
- Präzise, einstellbare DC-Lastleitung (Abfall) oder Nullpunkt-Ladeleitung
- D-CAP+-Steuerung für ein schnelles Einschwingverhalten
- Patentierter AutoBalance™-Phasenausgleich
- 8 Schaltfrequenz-Einstellungen von 300 kHz bis 1 MHz
- 8 unabhängige Stufen der Überschwingungsreduktion (OSR) und Unterschwingungsreduktion (USR) der Ausgangsspannung
- Wählbare 8-Stufen-Strombegrenzung
- Laststromwächter (Analog und Digital)
- Wählbare 8-Stufen-Spannungsanstiegsrate
- Optimierter Wirkungsgrad bei leichten und schweren Lasten
- I2C-Schnittstelle für VID-Kontrolle, Phasenmanagement und Telemetrie mit 8 Bauelement-Adressen
- 32-poliges QFN-Power-Pad-Gehäuse (5 x 5 mm, 0,5 mm Abstand) mit benetzbaren Flanken
Applikationen
- Fahrerassistenzsysteme (FAS)
- Ein bedingt automatisierter Antriebs-Controller
- Fahrzeug-Infotainment und -Kombiinstrumente

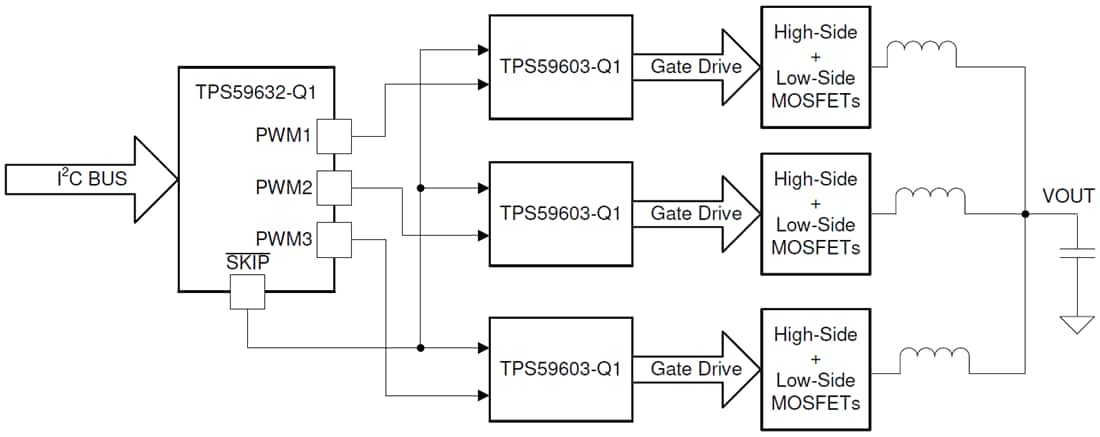

Vereinfachte Applikation
Verwandtes Produkt
Texas Instruments TPS59603-Q1 Synchroner Abwärts-FET-Treiber
Die Geräte sind für Hochfrequenz-CPU-VCore -Applikationen optimiert
Verwandtes Development Tool
Texas Instruments TPS59632Q1EVM-057 Evaluierungsmodul
Evaluiert die TPS59632-Q1 treiberlose 3-Phasen-D-CAP+-Abwärtssteuerung mit dem I²C-Schnittstellen-Controller.
