Texas Instruments TPS542A52EVM-059 Wandler-Evaluierungsmodul

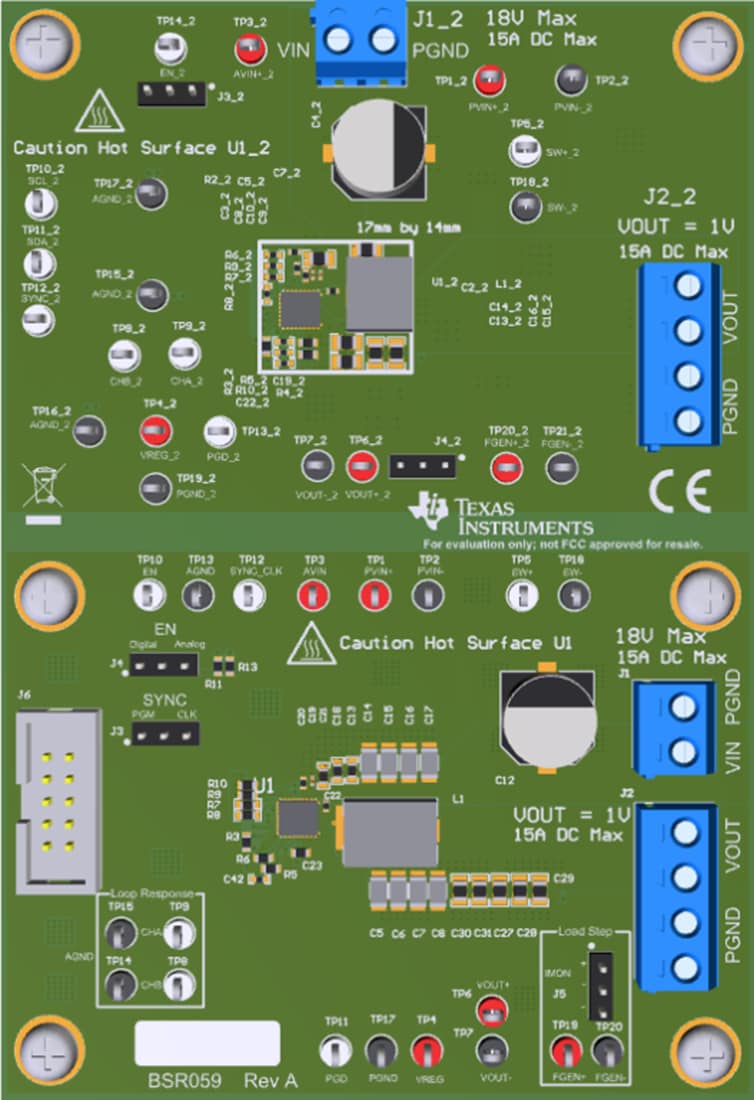

Das Texas Instruments TPS542A52EVM-059 Wandler-Evaluierungsmodul (EVM) ermöglicht Benutzern die Evaluierung des TPS542A52. Der TPS542A52 ist ein nicht-kompensationsfähiger synchroner Festfrequenz-Abwärtswandler mit integrierten MOSFETs. Das Bauteil liefert von einem 12-V-Eingangsbus einen festen Ausgang von 1 V bei bis zu 15 A. Das Evaluierungsmodul verfügt über zwei vollständig unabhängige Schaltungen. Die erste Schaltung ist die Schaltung auf der unteren Hälfte oder die untere Schaltung des Evaluierungsmoduls (als U1 gekennzeichnet). Diese Schaltung maximiert den Wirkungsgrad und die Leistungsfähigkeit des TPS542A52 in Applikationen, die durch den Layoutbereich weniger eingeschränkt sind. Die zweite Schaltung ist die Schaltung auf der oberen Hälfte oder die obere Schaltung des Evaluierungsmoduls (als U1_2 gekennzeichnet). Diese Schaltung hebt die kleine Layoutfläche (17 mm x 14 mm) hervor, die vom TPS542A52 Wandler von Texas Instruments und allen externen Komponenten benötigt wird, während gleichzeitig eine hohe Leistungsfähigkeit und ein hoher Wirkungsgrad für platzkritische Applikationen bereitgestellt wird.
